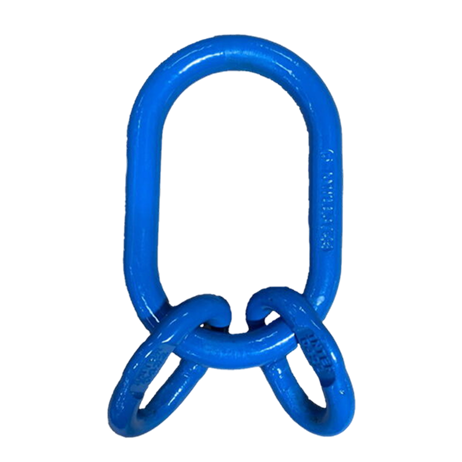

Anel de Carga com Subelo Grau 10

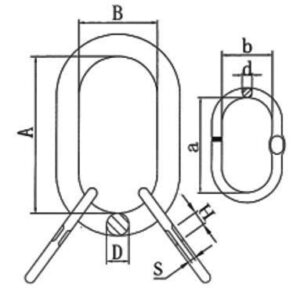

Dimensões
| REFERÊNCIA | DIMENSÕES (MM) | CMT TON | PESO KG | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | D | a | b | d | S | H | |||
| ACSI-6-10 | 135,0 | 75,0 | 18,0 | 54,0 | 25,0 | 14,0 | 7,0 | 28,0 | 3,0 | 1,26 |
| ACSI-6-10/2 | 145,0 | 85,0 | 20,0 | 120,0 | 65,0 | 14,0 | 8,0 | 30,0 | 3,5 | 1,50 |
| ACSI-8-10 | 160,0 | 90,0 | 22,0 | 70,0 | 34,0 | 16,0 | 8,0 | 28,0 | 5,3 | 2,19 |
| ACSI-8-10/2 | 155,0 | 90,0 | 22,0 | 135,0 | 75,0 | 18,0 | 8,0 | 32,0 | 5,3 | 3,50 |
| ACSI-10-10 | 180,0 | 100,0 | 27,0 | 85,0 | 40,0 | 18,0 | 11,0 | 28,0 | 8,4 | 3,6 |
| ACSI-10-10/2 | 200,0 | 120,0 | 32,0 | 155,0 | 95,0 | 22,0 | 12,0 | 40,0 | 11,5 | 4,5 |
| ACSI-13-10 | 200,0 | 110,0 | 33,0 | 115,0 | 50,0 | 22,0 | 13,0 | 43,0 | 14,0 | 6,35 |
| ACSI-13-10/2 | 250,0 | 155,0 | 39,0 | 190,0 | 105,0 | 26,0 | 13,0 | 45,0 | 17,0 | 12,0 |
| ACSI-16-10 | 260,0 | 140,0 | 36,0 | 140,0 | 65,0 | 28,0 | 17,0 | 55,0 | 21,2 | 10,61 |
| ACSI-16-10/2 | 300,0 | 200,0 | 50,0 | 200,0 | 120,0 | 32,0 | 17,0 | 50,0 | 28,0 | 25,0 |
| ACSI-20-10 | 350,0 | 190,0 | 50,0 | 180,0 | 90,0 | 32,0 | - | - | 33,6 | 23,67 |
| ACSI-22-10 | 350,0 | 190,0 | 50,0 | 180,0 | 100,0 | 36,0 | - | - | 39,9 | 26,0 |
| ACSI-26-10 | 400,0 | 200,0 | 60,0 | 180,0 | 100,0 | 45,0 | - | - | 56,0 | 42,6 |
| ACSI-32-10 | 460,0 | 250,0 | 72,0 | 200,0 | 110,0 | 50,0 | - | - | 85,0 | 66,7 |
