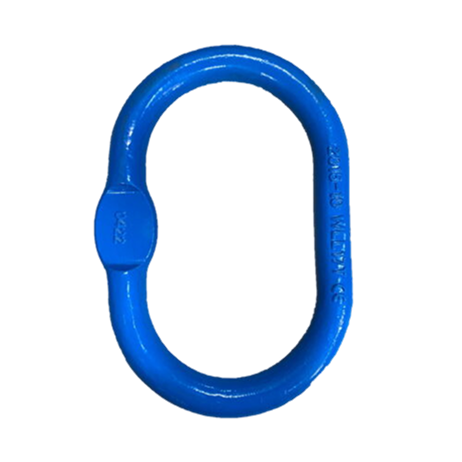

Anel de Carga Grau 10

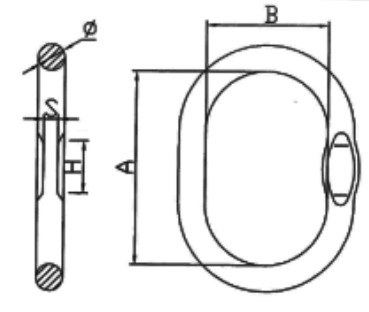

Dimensões
| REFERÊNCIA | DIMENSÕES DA CORRENTE (MM) | DIMENSÕES (MM) | CMT TON | PESO KG | |||||
|---|---|---|---|---|---|---|---|---|---|
| 1 Ramal | 2 Ramais | A | B | Ø | S | H | |||
| ACI-6-10 | 6 | - | 100,0 | 60,0 | 11,0 | 6,0 | 28,0 | 1,4 | 0,23 |
| ACI-86-10 | 8 | 6 | 120,0 | 70,0 | 13,0 | 7,0 | 28,0 | 2,5 | 0,4 |
| ACI-108-10 | 10 | 8 | 140,0 | 80,0 | 17,0 | 8,0 | 28,0 | 4,0 | 0,7 |
| ACI-1310-10 | 13 | 10 | 160,0 | 95,0 | 22,0 | 11,0 | 43,0 | 7,5 | 1,5 |
| ACI-16-10 | 16 | - | 190,0 | 110,0 | 27,0 | 13,0 | 43,0 | 10,0 | 2,65 |
| ACI-1613-10 | 16 | 13 | 180,0 | 100,0 | 27,0 | 14,0 | 43,0 | 12,5 | 2,51 |
| ACI-2016-10 | 20 | 16 | 240,0 | 140,0 | 32,0 | 17,0 | 60,0 | 17,0 | 5,1 |
| ACI-2220-10 | 22 | 20 | 250,0 | 150,0 | 38,0 | 21,0 | 60,0 | 25,0 | 7,2 |
| ACI-2622-10 | 26 | 22 | 250,0 | 150,0 | 40,0 | 23,0 | 60,0 | 26,5 | 7,86 |
| ACI-3226-10 | 32 | 26 | 300,0 | 180,0 | 50,0 | 27,0 | 64,0 | 40,0 | 14,84 |
