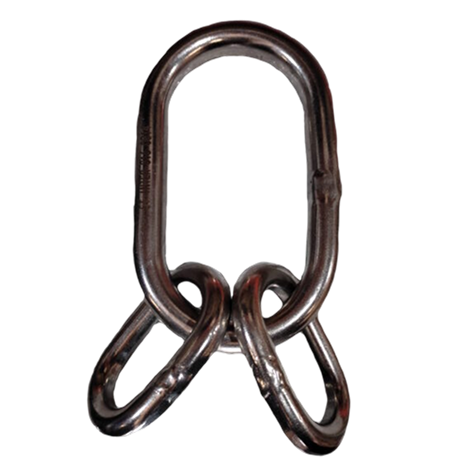

Anel Inox com Sub-Elo

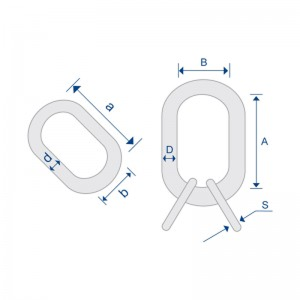

Dimensões
| Código de Referência | Dimensões | Carga de Trabalho | Peso por Peça | Dimensões Sub-elo | ||||
|---|---|---|---|---|---|---|---|---|
| D | A | B | a | b | d | |||
| mm | mm | mm | Ton | Kg | mm | mm | mm | |
| ASCI-14 | 20 | 140 | 70 | 3,0 | 1,53 | 60 | 35 | 14 |
| ASCI-16 | 22 | 160 | 90 | 4,0 | 2,30 | 85 | 40 | 16 |
| ASCI-18 | 22 | 178 | 89 | 5,0 | 2,60 | 85 | 40 | 18 |
| ASCI-22 | 25 | 178 | 89 | 6,5 | 4,00 | 100 | 50 | 22 |
| ASCI-25 | 32 | 220 | 110 | 8,5 | 6,78 | 100 | 50 | 25 |
| ASCI-28 | 38 | 270 | 140 | 10,5 | 12,70 | 180 | 100 | 28 |
| ASCI-32 | 45 | 305 | 152 | 12,0 | 17,60 | 150 | 70 | 32 |
| ASCI-38 | 50 | 350 | 190 | 17,0 | 27,10 | 180 | 100 | 38 |
