Cabo de Aço Casar Paraplast
Descrição do produto
Propriedades:

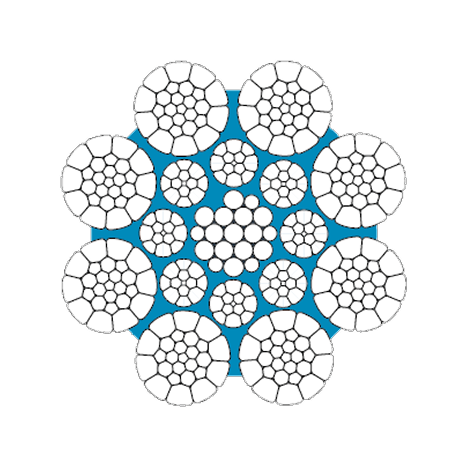

Alma plastificada / Compactado / Construção Paralela / Lubrificado

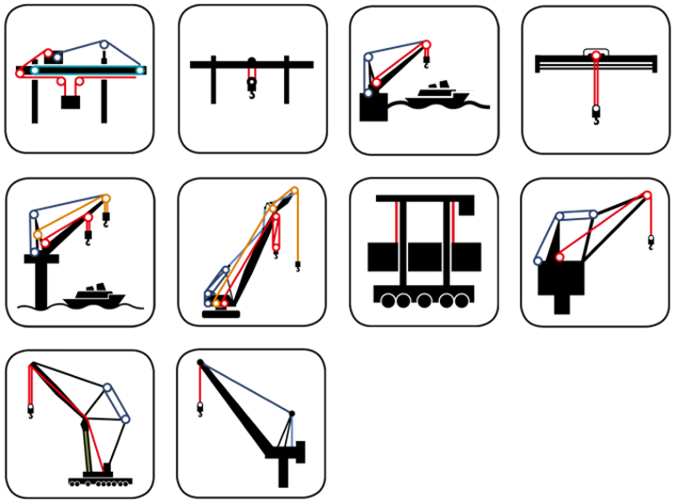

Aplicações:
Muito resistente à fadiga de flexão e carga de ruptura mínima muito alta. Cabo de elevação para guinchos elétricos e dispositivos de elevação em enrolamentos com múltiplas camadas, desde que um cabo resistente a rotação não seja requerido devido a grandes alturas de elevação, baixo número de quebras.
Visão Geral
- Tolerância no diâmetro de +0% a +4%
- Faixa de temperatura de uso: de –50°C a +115°C
- Indicado para enrolamento em múltiplas camadas
- Disponível em torção regular e torção lang
- Disponível em torção direita e torção esquerda
- Disponível galvanizado e polido
Dimensões
| Diâmetro nominal | Área metálica | Peso | Carga mínima de ruptura | |||||
|---|---|---|---|---|---|---|---|---|
| 1770 N/mm² | 1960 N/mm² | 2160 N/mm² | ||||||
| mm | mm² | kg/m | kN | t [métrica] | kN | t [métrica] | kN | t [métrica] |
| 6 | 19,0 | 0,16 | 29,5 | 3,01 | 32,7 | 3,34 | 35,2 | 3,59 |
| 7 | 26,3 | 0,22 | 41,0 | 4,18 | 45,4 | 4,63 | 48,9 | 4,98 |
| 8 | 34,8 | 0,30 | 54,2 | 5,52 | 60,0 | 6,12 | 64,6 | 6,59 |
| 9 | 44,1 | 0,37 | 68,6 | 7,00 | 76,0 | 7,75 | 81,8 | 8,34 |
| 10 | 54,2 | 0,46 | 84,5 | 8,61 | 93,5 | 9,54 | 100,7 | 10,27 |
| 11 | 65,7 | 0,56 | 102,4 | 10,44 | 113,4 | 11,56 | 122,1 | 12,45 |
| 12 | 79,6 | 0,68 | 123,9 | 12,64 | 137,2 | 13,99 | 147,8 | 15,07 |
| 12,7 | 88,4 | 0,75 | 137,6 | 14,04 | 152,4 | 15,54 | 164,1 | 16,74 |
| 13 | 92,6 | 0,79 | 144,2 | 14,71 | 159,7 | 16,28 | 172,0 | 17,54 |
| 14 | 107,1 | 0,91 | 166,9 | 17,02 | 184,8 | 18,84 | 199,0 | 20,29 |
| 15 | 123,1 | 1,05 | 191,7 | 19,55 | 212,3 | 21,64 | 228,6 | 23,31 |
| 16 | 139,4 | 1,19 | 217,1 | 22,14 | 240,4 | 24,52 | 258,9 | 26,40 |
| 17 | 158,5 | 1,35 | 246,8 | 25,17 | 273,3 | 27,87 | 294,4 | 30,02 |
| 18 | 176,4 | 1,50 | 274,8 | 28,02 | 304,3 | 31,03 | 327,7 | 33,42 |
| 19 | 198,3 | 1,69 | 308,9 | 31,50 | 342,0 | 34,88 | 368,4 | 37,56 |
| 20 | 220,1 | 1,87 | 342,9 | 34,96 | 379,7 | 38,71 | 408,9 | 41,70 |
| 21 | 240,4 | 2,04 | 374,5 | 38,18 | 414,7 | 42,28 | 446,6 | 45,54 |
| 22 | 264,8 | 2,25 | 412,5 | 42,06 | 456,8 | 46,58 | 491,9 | 50,16 |
| 23 | 299,8 | 2,55 | 467,0 | 47,62 | 517,1 | 52,73 | 556,9 | 56,79 |
| 24 | 325,7 | 2,77 | 507,3 | 51,73 | 561,8 | 57,29 | 605,0 | 61,70 |
| 25 | 353,1 | 3,00 | 550,0 | 56,08 | 609,0 | 62,10 | 655,9 | 66,89 |
| 26 | 383,9 | 3,26 | 598,0 | 60,98 | 662,2 | 67,52 | 713,1 | 72,72 |
| 27 | 412,3 | 3,50 | 642,1 | 65,48 | 711,0 | 72,51 | 765,8 | 78,09 |
| 28 | 441,0 | 3,75 | 686,8 | 70,04 | 760,6 | 77,55 | 819,1 | 83,53 |
| 29 | 475,6 | 4,04 | 740,8 | 75,54 | 820,3 | 83,65 | 883,5 | 90,09 |
| 30 | 512,5 | 4,36 | 798,3 | 81,40 | 884,0 | 90,14 | 952,0 | 97,08 |
| 31 | 546,6 | 4,65 | 841,7 | 85,83 | 921,4 | 93,95 | 1003,6 | 102,34 |
| 32 | 580,4 | 4,93 | 893,7 | 91,13 | 978,3 | 99,76 | 1065,6 | 108,66 |
| 33 | 618,5 | 5,26 | 952,4 | 97,12 | 1042,5 | 106,31 | 1135,6 | 115,80 |
| 34 | 650,8 | 5,53 | 1002,2 | 102,19 | 1097,0 | 111,86 | 1194,9 | 121,84 |
| 35 | 690,5 | 5,87 | 1063,3 | 108,42 | 1163,9 | 118,68 | 1267,7 | 129,27 |
| 36 | 732,0 | 6,22 | 1127,2 | 114,94 | 1233,8 | 125,82 | 1343,9 | 137,04 |
| 37 | 770,8 | 6,55 | 1186,9 | 121,03 | 1299,2 | 132,49 | 1415,2 | 144,31 |
| 38 | 817,0 | 6,95 | 1258,1 | 128,30 | 1377,2 | 140,43 | 1500,1 | 152,96 |
| 39 | 851,5 | 7,24 | 1311,3 | 133,71 | 1435,3 | 146,36 | 1563,4 | 159,42 |
| 40 | 909,7 | 7,73 | 1400,9 | 142,85 | 1533,5 | 156,37 | 1670,3 | 170,32 |
| 42 | 996,8 | 8,47 | 1534,9 | 156,52 | 1680,1 | 171,33 | 1830,1 | 186,61 |
| 44 | 1098,4 | 9,34 | 1691,4 | 172,47 | 1851,4 | 188,79 | 2016,6 | 205,64 |
| 46 | 1200,0 | 10,20 | 1847,9 | 188,44 | 2022,8 | 206,27 | 2203,3 | 224,67 |
| 48 | 1306,4 | 11,10 | 2011,7 | 205,13 | 2202,0 | 224,54 | 2398,5 | 244,58 |
| 50 | 1403,3 | 11,93 | 2160,9 | 220,35 | 2365,3 | 241,20 | 2576,4 | 262,72 |
