Cabo de Aço Casar TurboPlast
Descrição do produto

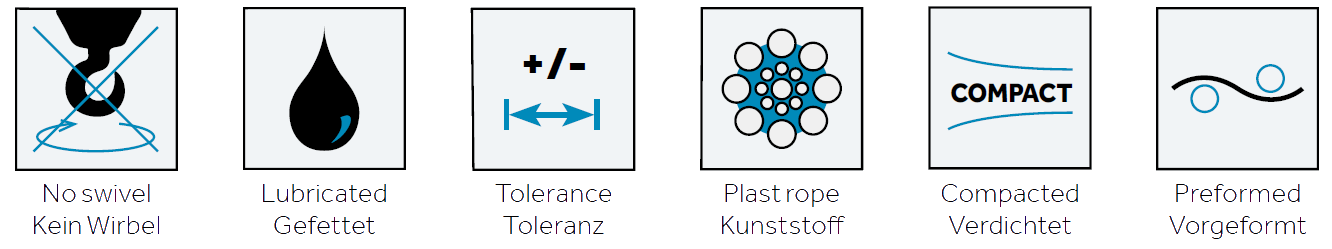

Propriedades:

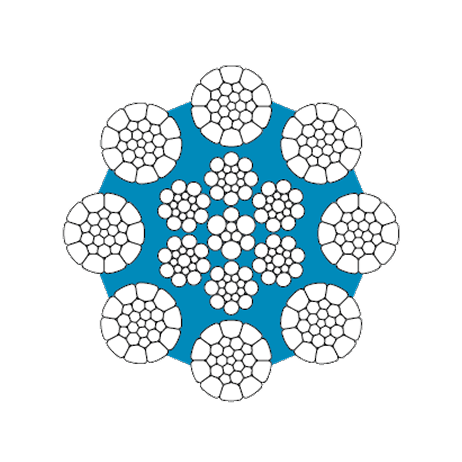

Alma plastificada / Compactado / Lubrificado
Aplicações:
Carga de ruptura alta e boa resistência contra esmagamento. Cabo para elevação em enrolamentos com múltiplas camadas para menores alturas de elevação, bem como para os sistemas de elevação duplo com cabos de torção esquerda e direita para maiores alturas de elevação.
Visão Geral
- Tolerância no diâmetro de +0% a +4%
- Faixa de temperatura de uso: de –50°C a +115°C
- Indicado para enrolamento em múltiplas camadas com torção lang
- Disponível em torção regular e torção lang
- Disponível em torção direita e torção esquerda
- Disponível galvanizado e polido
Dimensões
| Diâmetro nominal | Área metálica | Peso | Carga mínima de ruptura | |||||
|---|---|---|---|---|---|---|---|---|
| 1770 N/mm² | 1960 N/mm² | 2160 N/mm² | ||||||
| mm | mm² | kg/m | KN | t [métrica] | kN | t [métrica] | kN | t [métrica] |
| 8 | 33,4 | 0,29 | 51,1 | 5,20 | 56,6 | 5,77 | 63,5 | 6,47 |
| 9 | 42,8 | 0,37 | 66,0 | 6,71 | 73,0 | 7,46 | 81,4 | 8,29 |
| 10 | 53,0 | 0,46 | 80,2 | 8,15 | 88,7 | 9,06 | 101,0 | 10,30 |
| 11 | 63,8 | 0,56 | 97,1 | 9,87 | 107,5 | 10,98 | 121,0 | 12,40 |
| 12 | 75,7 | 0,66 | 115,1 | 11,70 | 127,4 | 13,01 | 144,0 | 14,70 |
| 12,7 | 84,9 | 0,74 | 129,6 | 13,21 | 143,5 | 14,63 | 161,0 | 16,50 |
| 13 | 89,5 | 0,78 | 136,6 | 13,89 | 151,3 | 15,43 | 170,0 | 17,30 |
| 14 | 103,1 | 0,90 | 157,9 | 16,05 | 174,8 | 17,84 | 196,0 | 20,00 |
| 15 | 119,0 | 1,04 | 183,1 | 18,62 | 202,7 | 20,69 | 226,0 | 23,10 |
| 16 | 135,5 | 1,18 | 207,2 | 21,06 | 229,4 | 23,41 | 252,0 | 25,70 |
| 17 | 152,4 | 1,33 | 230,6 | 23,46 | 255,4 | 26,06 | 283,0 | 28,90 |
| 18 | 168,9 | 1,47 | 260,2 | 26,46 | 288,2 | 29,41 | 314,0 | 32,00 |
| 19 | 189,0 | 1,64 | 292,1 | 29,71 | 323,5 | 33,02 | 351,0 | 35,80 |
| 20 | 210,7 | 1,83 | 321,0 | 32,64 | 355,5 | 36,27 | 391,0 | 39,90 |
| 21 | 226,9 | 1,97 | 350,8 | 35,68 | 388,5 | 39,64 | 421,0 | 43,00 |
| 22 | 251,9 | 2,19 | 391,7 | 39,83 | 433,7 | 44,26 | 468,0 | 47,70 |
| 23 | 275,1 | 2,39 | 425,7 | 43,30 | 471,4 | 48,10 | 511,0 | 52,10 |
| 24 | 299,5 | 2,61 | 464,5 | 47,24 | 514,3 | 52,48 | 556,0 | 56,70 |
| 25 | 324,2 | 2,82 | 504,2 | 51,28 | 558,2 | 56,97 | 602,0 | 61,40 |
| 26 | 352,4 | 3,07 | 548,9 | 55,82 | 607,8 | 62,03 | 655,0 | 66,70 |
| 27 | 380,3 | 3,31 | 584,9 | 59,49 | 647,7 | 66,10 | 702,0 | 71,60 |
| 28 | 405,2 | 3,53 | 629,6 | 64,04 | 697,3 | 71,15 | 748,0 | 76,30 |
| 29 | 436,0 | 3,79 | 678,8 | 69,03 | 736,9 | 75,20 | 800,0 | 81,60 |
| 30 | 470,8 | 4,10 | 727,1 | 73,94 | 789,3 | 80,54 | 864,0 | 88,10 |
| 31 | 502,3 | 4,37 | 776,8 | 79,00 | 843,3 | 86,06 | 911,0 | 92,90 |
| 32 | 533,7 | 4,64 | 828,0 | 84,21 | 911,0 | 92,95 | 968,0 | 98,70 |
| 33 | 571,8 | 4,98 | 875,2 | 89,00 | 950,1 | 96,95 | 1037,0 | 106,00 |
| 34 | 601,4 | 5,23 | 936,4 | 95,23 | 1024,9 | 104,58 | 1091,0 | 111,00 |
| 35 | 635,4 | 5,66 | - | - | 1067,7 | 108,83 | 1175,7 | 119,89 |
| 36 | 670,5 | 5,83 | 1040,1 | 105,77 | 1129,2 | 115,22 | 1217,0 | 124,00 |
| 38 | 753,1 | 6,55 | 1163,0 | 118,27 | 1262,6 | 128,84 | 1366,0 | 139,00 |
| 40 | 837,9 | 7,29 | 1285,5 | 130,72 | 1395,5 | 142,40 | 1520,0 | 155,00 |
| 42 | 914,7 | 7,96 | 1422,0 | 144,61 | 1543,8 | 157,53 | 1660,0 | 169,00 |
| 44 | 1010,7 | 8,79 | 1554,3 | 158,06 | 1687,4 | 172,18 | 1834,0 | 187,00 |
| 46 | 1102,4 | 9,59 | 1713,0 | 174,21 | 1859,7 | 189,77 | 2000,0 | 204,00 |
| 48 | 1201,1 | 10,45 | 1858,8 | 189,03 | 2018,0 | 205,92 | 2179,0 | 222,00 |
| 50 | 1303,7 | 10,95 | 1986,0 | 202,52 | 2199,2 | 224,26 | 2423,6 | 247,14 |
| 52 | 1409,4 | 11,84 | 2147,0 | 218,94 | 2377,4 | 242,43 | 2620,0 | 267,17 |
| 54 | 1520,0 | 12,77 | 2316,2 | 236,19 | 2564,9 | 261,55 | 2826,0 | 288,17 |
| 56 | 1628,1 | 13,68 | 2480,1 | 252,90 | 2746,4 | 280,06 | 3026,6 | 308,63 |
| 58 | 1739,3 | 14,61 | 2649,5 | 270,18 | 2933,9 | 299,18 | 3233,3 | 329,71 |
| 60 | 1865,9 | 15,67 | 2842,4 | 289,85 | 3147,5 | 320,96 | 3468,7 | 353,71 |
| 62 | 1994,2 | 16,75 | 3037,9 | 309,78 | 3364,0 | 343,04 | 3707,2 | 378,03 |
| 64 | 2132,4 | 17,91 | 3248,3 | 331,24 | 3597,0 | 366,80 | 3964,1 | 404,23 |
| 66 | 2272,3 | 19,09 | 3461,4 | 352,97 | 3833,0 | 390,86 | 4224,1 | 430,74 |
| 68 | 2403,4 | 20,19 | 3661,2 | 373,34 | 4054,2 | 413,42 | 4467,9 | 455,60 |
| 70 | 2537,6 | 21,32 | 3865,7 | 394,20 | 4280,7 | 436,51 | 4717,5 | 481,06 |
| 72 | 2689,8 | 22,60 | 4097,6 | 417,84 | 4537,4 | 462,69 | 5000,4 | 509,90 |
