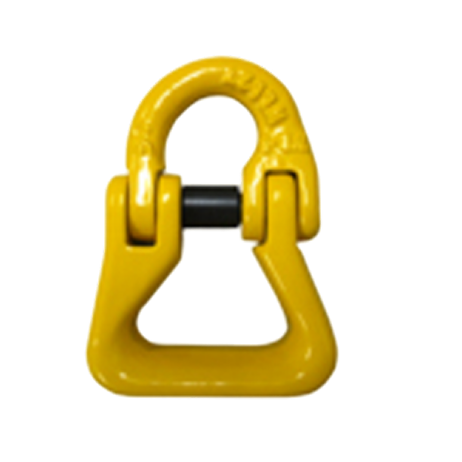

Elo Conector para Cinta
Dimensões
| Código de Referência | Dimensões (mm) | Carga de Trabalho (Ton) | Peso por peça (kg) | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | K | W | G | E | |||
| ECS - 06 | 15 | 60 | 56 | 40 | 18 | 7 | 1,12 | 0,20 |
| ECS - 7/8 | 20 | 61,5 | 63,7 | 40 | 24 | 9,5 | 2,00 | 0,30 |
| ECS - 10 | 24 | 66 | 83 | 39 | 30,5 | 11 | 3,15 | 0,68 |
| ECS - 13 | 28 | 88 | 93,7 | 55 | 36,8 | 16,5 | 5,30 | 1,47 |
| ECS - 16 | 34,5 | 108 | 120 | 65,5 | 45,2 | 19,8 | 8,00 | 2,30 |
| ECS - 20 | 41 | 129 | 138 | 80 | 51,8 | 23 | 12,5 | 3,30 |
| ECS - 22 | 50 | 191 | 180 | 126 | 70 | 26 | 15,0 | 6,89 |
| ECS - 26 | 58 | 228,4 | 209,5 | 152 | 86 | 30 | 21,2 | 10,62 |
| ECS - 32 | 72,5 | 252 | 279 | 160 | 91 | 37 | 31,5 | 18,92 |
