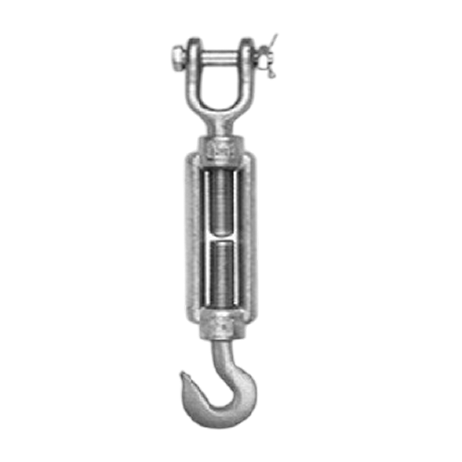

Esticador DIN1480 MXG (Manilha x Gancho)
Descrição do produto
O Esticador DIN1480 MXM (Manilha x Manilha) requer cuidados especiais no manuseio, é bastante sensível e não permite que a carga gire ao seu redor.
Utilização: quando a elevação da carga é muito alta.

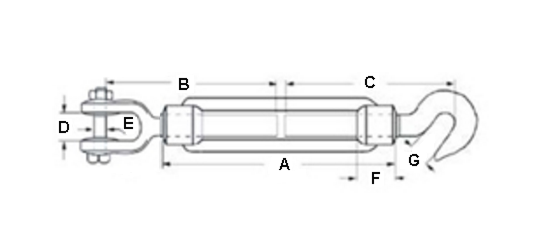

Dimensões
| REF. | DIÂMETRO DOS TERMINAIS | DIÂMETRO DO CABO | DIMENSÕES (MM) | CARGA DE TRABALHO | PESO UNIT. | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NOMINAL | ROSCA | POL | A | B | C | D | E | F | G | KG | KG | |
| EDINMG - 05-070 | 3/16" | M5 | 3/32″ | 70 | 86 | 49 | 9 | 5 | 10 | 7 | 61,2 | 0,050 |
| EDINMG - 06-110 | 1/4" | M6 | 1/8″ | 110 | 92 | 76 | 11 | 6 | 12 | 9 | 61,2 | 0,080 |
| EDINMG - 08-110 | 5/16" | M8 | 3/16″ | 110 | 100 | 90 | 13 | 8 | 14 | 11 | 132,6 | 0,140 |
| EDINMG - 10-125 | 3/8" | M10 | ¼″ | 125 | 100 | 104 | 13 | 8 | 18 | 15 | 183,5 | 0,270 |
| EDINMG - 12-125 | ½" | M12 | 5/16″ | 125 | 105 | 104 | 16 | 10 | 21 | 15 | 244,7 | 0,370 |
| EDINMG - 16-170 | 5/8" | M16 | 3/8″ | 170 | 143 | 134 | 19 | 12 | 27 | 20 | 407,9 | 0,860 |
| EDINMG - 20-200 | ¾" | M20 | ½″ | 200 | 165 | 190 | 22 | 16 | 34 | 22 | 611,8 | 1,570 |
| EDINMG - 22-220 | 7/8" | M22 | 5/8″ | 220 | 178 | 198 | 24 | 19 | 34 | 27 | 713,8 | 1,990 |
| EDINMG - 24-255 | 1″ | M24 | ¾″ | 255 | 200 | 224 | 27 | 22 | 39 | 28 | 815,8 | 2,690 |
| EDINMG - 30-255 | 1.1/8" | M30 | 7/8" | 255 | - | - | - | - | - | - | 1019,7 | - |
