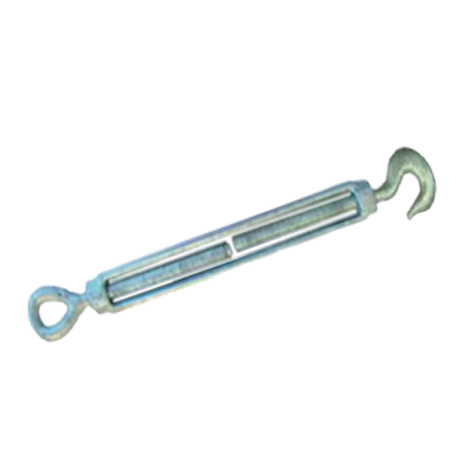

Esticador FF T 791 B F1 Gancho x Olhal

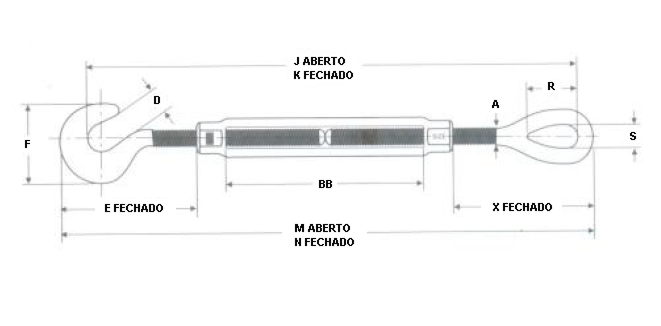

Dimensões
| REF. EFF | Rosca x Corpo | Dimensões (mm) | Carga de Trabalho(KgF) | Peso (Kg) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | D | E FECHADO | F | J ABERTO | K FECHADO | M ABERTO | N FECHADO | X FECHADO | S | R | BB | ||||
| 06-102 | 1/4 x 4 | 6.35 | 11.43 | 40.38 | 32.25 | 291.08 | 189.48 | 307.08 | 205,61 | 44.45 | 8.63 | 19.81 | 101.60 | 181 | 0.14 |
| 08-114 | 5/16 x 4-1/2 | 7.87 | 12.70 | 49.27 | 38.10 | 335.02 | 220.72 | 342.13 | 240,41 | 53.08 | 11.17 | 23.87 | 114.30 | 317 | 0.22 |
| 10-152 | 3/8 x 6 | 9.65 | 14.22 | 58.42 | 44.95 | 431.29 | 278.89 | 455.67 | 303,28 | 64.00 | 13.46 | 28.44 | 152.40 | 453 | 0.34 |
| 13-152 | 1/2 x 6 | 12.70 | 16.76 | 74.67 | 57.91 | 494.03 | 316.23 | 525.01 | 347,22 | 82.04 | 18.28 | 36.06 | 152.40 | 680 | 0.68 |
| 13-229 | 1/2 x 9 | 12.70 | 16.76 | 74.67 | 57.91 | 646.43 | 392.43 | 677.41 | 423,42 | 82.04 | 18.28 | 36.06 | 228.60 | 680 | 0.79 |
| 13-305 | 1/2 x 12 | 12.70 | 16.76 | 74.67 | 57.91 | 798.83 | 468.63 | 829.81 | 499,36 | 82.04 | 18.28 | 36.06 | 304.80 | 680 | 0.98 |
| 16-152 | 5/8 x 6 | 16.00 | 22.86 | 93.72 | 71.37 | 557.78 | 354.58 | 577.08 | 392,81 | 99.06 | 22.35 | 45.72 | 152.40 | 1020 | 1.19 |
| 16-229 | 5/8 x 9 | 16.00 | 22.86 | 93.72 | 71.37 | 710.18 | 430.78 | 729.48 | 469,01 | 99.06 | 22.35 | 45.72 | 228.60 | 1020 | 1.36 |
| 16-305 | 5/8 x 12 | 16.00 | 22.86 | 93.72 | 71.37 | 843.53 | 506.98 | 881.88 | 545,21 | 99.06 | 22.35 | 45.72 | 304.80 | 1020 | 1.47 |
| 16-457 | 5/8 x 18 | 16.00 | 22.86 | 93.72 | 71.37 | 1110.00 | 660.00 | 1150.00 | 700.00 | 99.06 | 22.35 | 45.72 | 450.00 | 1020 | 1.70 |
| 19-152 | 3/4 x 6 | 19.05 | 24.89 | 114.80 | 84.58 | 587.50 | 397.00 | 633.73 | 443,23 | 119.12 | 25.40 | 53.08 | 152.40 | 1360 | 1.70 |
| 19-229 | 3/4 x 9 | 19.05 | 24.89 | 114.80 | 84.58 | 739.90 | 473.20 | 786.13 | 519,43 | 119.12 | 25.40 | 53.08 | 228.60 | 1360 | 2.04 |
| 19-305 | 3/4 x 12 | 19.05 | 24.89 | 114.80 | 84.58 | 892.30 | 549.40 | 938.53 | 595,63 | 119.12 | 25.40 | 53.08 | 304.80 | 1360 | 2.60 |
| 19-457 | 3/4 x 18 | 19.05 | 24.89 | 114.80 | 84.58 | 1197.10 | 701.80 | 1243.33 | 747,40 | 119.12 | 25.40 | 53.08 | 457.20 | 1360 | 3.17 |
| 22-305 | 7/8 x 12 | 22.35 | 28.70 | 131.82 | 96.01 | 927.86 | 578.61 | 981.96 | 632,71 | 129.54 | 31.75 | 60.45 | 304.80 | 1814 | 3.80 |
| 22-457 | 7/8 x 18 | 22.35 | 28.70 | 131.82 | 96.01 | 1232.66 | 731.01 | 1286.76 | 785,11 | 129.54 | 31.75 | 60.45 | 457.20 | 1814 | 4.65 |
| 25-152 | 1 x 6 | 25.40 | 31.75 | 148.33 | 107.95 | 680.72 | 477.52 | 741.68 | 538,61 | 161.54 | 36.57 | 76.20 | 152.40 | 2267 | 3.97 |
| 25-305 | 1 x 12 | 25.40 | 31.75 | 148.33 | 107.95 | 985.52 | 629.92 | 1046.48 | 691,01 | 161.54 | 36.57 | 76.20 | 304.80 | 2267 | 5.10 |
| 25-457 | 1 x 18 | 25.40 | 31.75 | 148.33 | 107.95 | 1290.32 | 782.32 | 1351.28 | 843,41 | 161.54 | 36.57 | 76.20 | 457.20 | 2267 | 6.35 |
| 25-610 | 1 x 24 | 25.40 | 31.75 | 148.33 | 107.95 | 1595.12 | 934.72 | 1656.08 | 995,81 | 161.54 | 36.57 | 76.20 | 609.60 | 2267 | 7.71 |
| 32-305 | 1-1/4 x 12 | 31.75 | 38.10 | 183.38 | 130.30 | 1057.40 | 689.10 | 1131.82 | 763,52 | 196.08 | 45.97 | 90.42 | 304.80 | 3175 | 8.61 |
| 32-457 | 1-1/4 x 18 | 31.75 | 38.10 | 183.38 | 130.30 | 1362.20 | 841.50 | 1436.62 | 915,92 | 196.08 | 45.97 | 90.42 | 457.20 | 3175 | 10.93 |
| 32-610 | 1-1/4 x 24 | 31.75 | 38.10 | 183.38 | 130.30 | 1667.00 | 993.90 | 1741.42 | 1068,32 | 196.08 | 45.97 | 90.42 | 609.60 | 3175 | 11.33 |
| 38-305 | 1-1/2 x 12 | 38.10 | 47.75 | 211.83 | 146.05 | 1135.88 | 754.88 | 1212.08 | 831,09 | 218.94 | 53.84 | 103.12 | 304.80 | 3401 | 12.24 |
| 38-457 | 1-1/2 x 18 | 38.10 | 47.75 | 211.83 | 146.05 | 1440.68 | 907.28 | 1516.88 | 983,49 | 218.94 | 53.84 | 103.12 | 457.20 | 3401 | 14.15 |
| 38-610 | 1-1/2 x 24 | 38.10 | 47.75 | 211.83 | 146.05 | 1745.48 | 1059.68 | 1821.68 | 1135,89 | 218.94 | 53.84 | 103.12 | 609.60 | 3401 | 17.33 |
