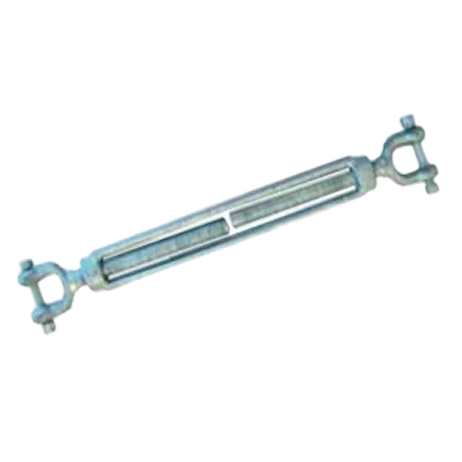

Esticador FF T 791 B F1 Manilha x Manilha

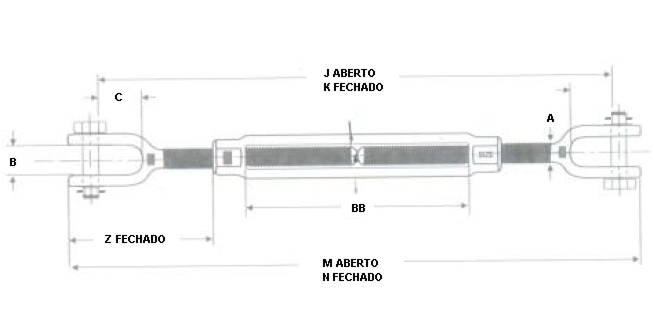

Dimensões
Coeficiente de Segurança 5:1
Acabamento: Galvanizado a fogo
Referência: Tipo Americano de aço
| REF. EFF | Rosca x Corpo | Dimensões (mm) | Carga de Trabalho (KgF) | Peso (Kg) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø Pino | A | B | Z FECHADO | C | J ABERTO | K FECHADO | M ABERTO | N FECHADO | BB | ||||
| 06-102 | 1/4 x 4 | 5.87 | 6.35 | 11.43 | 40.13 | 15.74 | 276.86 | 175.26 | 302.26 | 200.66 | 101.60 | 226 | 0.18 |
| 08-114 | 5/16 x 4-1/2 | 5.87 | 7.87 | 12.70 | 50.29 | 22.09 | 313.94 | 212.34 | 353.06 | 238.76 | 114.30 | 362 | 0.26 |
| 10-152 | 3/8 x 6 | 7.82 | 9.65 | 13.71 | 53.84 | 22.09 | 409.95 | 257.55 | 441.45 | 289.05 | 152.40 | 544 | 0.42 |
| 13-152 | 1/2 x 6 | 10.50 | 12.70 | 13.97 | 69.85 | 26.92 | 469.90 | 292.10 | 508,00 | 330.20 | 152.40 | 997 | 0.76 |
| 13-229 | 1/2 x 9 | 10.50 | 12.70 | 13.97 | 69.85 | 26.92 | 622.30 | 368.30 | 660.40 | 406.40 | 228.60 | 997 | 0.84 |
| 13-305 | 1/2 x 12 | 10.50 | 12.70 | 13.97 | 69.85 | 26.92 | 774.70 | 444.50 | 812.80 | 482.60 | 304.80 | 997 | 0.99 |
| 16-152 | 5/8 x 6 | 12.85 | 16.00 | 20.82 | 88.90 | 33.27 | 509.27 | 325.12 | 562.10 | 377.95 | 152.40 | 1587 | 1.27 |
| 16-229 | 5/8 x 9 | 12.85 | 16.00 | 20.82 | 88.90 | 33.27 | 661.67 | 401.32 | 714.50 | 454.15 | 228.60 | 1587 | 1.47 |
| 16-305 | 5/8 x 12 | 12.85 | 16.00 | 20.82 | 88.90 | 33.27 | 814.07 | 477.52 | 866.90 | 530.35 | 304.80 | 1587 | 1.70 |
| 16-457 | 5/8 x 18 | 12.85 | 16.00 | 20.82 | 88.90 | 33.27 | 1100.0 | 650.00 | 1130.00 | 695.00 | 450.00 | 1587 | 1.70 |
| 19-152 | 3/4 x 6 | 16.10 | 19.05 | 26.16 | 106.17 | 38.10 | 546.10 | 355.60 | 612.14 | 421.64 | 152.40 | 2358 | 2.12 |
| 19-229 | 3/4 x 9 | 16.10 | 19.05 | 26.16 | 106.17 | 38.10 | 698.50 | 431.80 | 764.54 | 497.84 | 228.60 | 2358 | 2.44 |
| 19-305 | 3/4 x 12 | 16.10 | 19.05 | 26.16 | 106.17 | 38.10 | 850.90 | 508,00 | 916.94 | 574.04 | 304.80 | 2358 | 2.77 |
| 19-457 | 3/4 x 18 | 16.10 | 19.05 | 26.16 | 106.17 | 38.10 | 1155.70 | 660.40 | 1221.74 | 726.44 | 457.20 | 2358 | 3.50 |
| 22-305 | 7/8 x 12 | 18.40 | 22.35 | 31.24 | 123.19 | 44.45 | 891.79 | 542.54 | 966.97 | 617.72 | 304.80 | 3265 | 4.24 |
| 22-457 | 7/8 x 18 | 18.40 | 22.35 | 31.24 | 123.19 | 44.45 | 1196.59 | 694.94 | 1271.77 | 770.12 | 457.20 | 3265 | 5.19 |
| 25-152 | 1 x 6 | 22.50 | 25.40 | 33.27 | 140.46 | 52.32 | 627.88 | 424.68 | 712.72 | 509.52 | 152.40 | 4535 | 4.31 |
| 25-305 | 1 x 12 | 22.50 | 25.40 | 33.27 | 140.46 | 52.32 | 932.68 | 577.08 | 1017.52 | 661.92 | 304.80 | 4535 | 5.84 |
| 25-457 | 1 x 18 | 22.50 | 25.40 | 33.27 | 140.46 | 52.32 | 1999.48 | 729.48 | 1322.32 | 814.32 | 457.20 | 4535 | 7.30 |
| 25-610 | 1 x 24 | 22.50 | 25.40 | 33.27 | 140.46 | 52.32 | 1542.28 | 881.88 | 1627.12 | 966.72 | 609.60 | 4535 | 8.43 |
| 32-305 | 1-1/4 x 12 | 28.38 | 31.75 | 47.24 | 183.13 | 71.37 | 1011.93 | 643.63 | 1118.61 | 750.31 | 304.80 | 6894 | 10.70 |
| 32-457 | 1-1/4 x 18 | 28.38 | 31.75 | 47.24 | 183.13 | 71.37 | 1316.73 | 796.03 | 1423.41 | 902.71 | 457.20 | 6894 | 12.06 |
| 32-610 | 1-1/4 x 24 | 28.38 | 31.75 | 47.24 | 183.13 | 71.37 | 1621.53 | 948.43 | 1728.21 | 1055.11 | 609.60 | 6894 | 14.15 |
| 38-305 | 1-1/2 x 12 | 35.20 | 38.10 | 57.15 | 200.15 | 71.37 | 1079.50 | 673.10 | 1181.10 | 800.10 | 304.80 | 9706 | 16.10 |
| 38-457 | 1-1/2 x 18 | 35.20 | 38.10 | 57.15 | 200.15 | 71.37 | 1358.90 | 825.50 | 1485.90 | 952.50 | 457.20 | 9706 | 18.46 |
| 38-610 | 1-1/2 x 24 | 35.20 | 38.10 | 57.15 | 200.15 | 71.37 | 1663.70 | 977.90 | 1790.70 | 1104.90 | 609.60 | 9706 | 21.59 |
| 44-457 | 1-3/4 x 18 | 40.40 | 44.15 | 64.00 | 250.00 | 95.00 | 1330.00 | 930.00 | 1470.00 | 1070.00 | 460.00 | 12700 | 22.10 |
| 44-610 | 1-3/4 x 24 | 40.40 | 44.15 | 65.00 | 230.00 | 90.00 | 1620.00 | 1060.00 | 1740.00 | 1210.00 | 600.00 | 12700 | 23.77 |
| 51-610 | 2 x 24 | 50.62 | 50.80 | 70.00 | 300.00 | 100.00 | 1720.00 | 1190.00 | 1880.00 | 1350.00 | 610.00 | 16782 | 52.16 |
| 64-610 | 2-1/2 x 24 | 60.20 | 63.50 | 83.00 | 350.00 | 125.00 | 1790.00 | 1240.00 | 2030.00 | 1480.00 | 610.00 | 27215 | 90.72 |
| 70-610 | 2-3/4 x 24 | - | 69.85 | 85.00 | 385.00 | 130.00 | 1880.00 | 1330.00 | 2110.00 | 1560.00 | 610.00 | 34000 | 112.49 |
