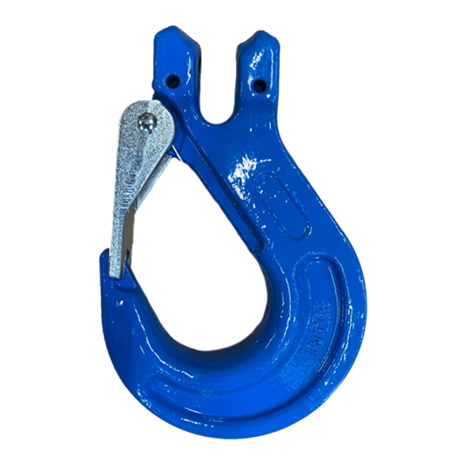

Gancho Clévis com Trava Comum Grau 10

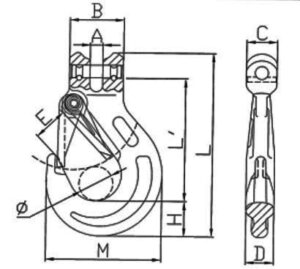

Dimensões
| REFERÊNCIA | DIMENSÕES (MM) | CMT TON | PESO KG | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | H | M | L' | L | Ø | |||
| GCTC-6-10 | 7,5 | 32,0 | 18,0 | 16,5 | 17,0 | 21,0 | 68,5 | 73,0 | 109,0 | 18,0 | 1,4 | 0,33 |
| GCTC-8-10 | 9,5 | 37,0 | 23,0 | 17,0 | 23,0 | 27,5 | 88,0 | 88,5 | 134,0 | 24,0 | 2,5 | 0,6 |
| GCTC-10-10 | 12,5 | 48,0 | 29,5 | 24,0 | 29,0 | 32,0 | 102,0 | 105,0 | 160,0 | 30,0 | 4,0 | 1,3 |
| GCTC-13-10 | 15,0 | 59,0 | 37,0 | 34,0 | 38,0 | 42,0 | 134,0 | 132,0 | 203,0 | 40,0 | 6,7 | 2,3 |
| GCTC-16-10 | 18,5 | 70,0 | 46,0 | 38,0 | 46,0 | 50,0 | 160,5 | 161,0 | 248,0 | 50,0 | 10,0 | 3,6 |
| GCTC-20-10 | 25,0 | 85,0 | 52,0 | 48,0 | 50,0 | 56,0 | 190,5 | 197,0 | 297,0 | 53,0 | 16,0 | 7,3 |
| GCTC-22-10 | 27,0 | 100,0 | 61,0 | 50,0 | 65,0 | 62,0 | 214,5 | 214,0 | 326,0 | 68,0 | 19,0 | 12,1 |
| GCTC-26-10 | 30,5 | 118,0 | 70,0 | 60,0 | 72,0 | 73,0 | 248,0 | 247,0 | 383,0 | 76,0 | 26,5 | 16,1 |
| GCTC-32-10 | 37,5 | 149,0 | 80,0 | 71,0 | 87,0 | 87,0 | 281,0 | 310,0 | 474,0 | 81,0 | 40,0 | 27,2 |
