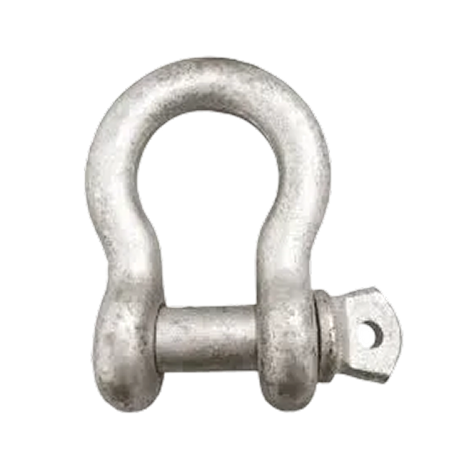

Manilha Curva Pino Roscado Alloy Especial

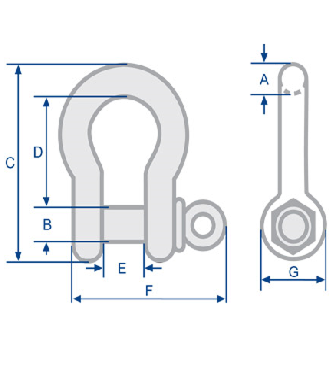

Dimensões
NORMA U.S. FED. RR-C-271F TYPE IVA
Coeficiente de Segurança 5:1
| Referência | Diâmetro (pol.) | Dimensões (mm) | Carga de Trab. | Peso por Peça | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Cabo | Pino | A | B | C | D | E | F | G | Ton. | Kgs | |
| MCPRE - 013 | 1/2" | 5/8" | 12,7 | 16 | 83,5 | 47,8 | 20,6 | 68,5 | 30,2 | 3,3 | 0,40 |
| MCPRE - 016 | 5/8" | 3/4" | 16 | 19,1 | 106 | 60,5 | 26,9 | 85 | 38,1 | 5,0 | 0,73 |
| MCPRE - 019 | 3/4" | 7/8" | 19,1 | 22,4 | 126 | 71,5 | 31,8 | 101 | 46 | 7,0 | 1,19 |
| MCPRE - 022 | 7/8" | 1" | 22,4 | 25,4 | 148 | 84 | 36,6 | 114 | 53 | 9,5 | 1,73 |
| MCPRE - 025 | 1" | 1.1/8" | 25,4 | 28,7 | 167 | 95,5 | 42,9 | 129 | 60,5 | 12,5 | 2,56 |
| MCPRE - 029 | 1.1/8" | 1.1/4" | 29,5 | 31,8 | 190 | 108 | 46 | 142 | 68,5 | 15,0 | 3,60 |
| MCPRE - 032 | 1.1/4" | 1.3/8" | 32,8 | 35,1 | 210 | 119 | 51,5 | 156 | 76 | 18,0 | 4,95 |
| MCPRE - 035 | 1.3/8" | 1.1/2" | 36,1 | 38,1 | 233 | 133 | 57 | 174 | 84 | 21,0 | 6,62 |
| MCPRE - 038 | 1.1/2" | 1.5/8" | 39,1 | 41,4 | 254 | 146 | 60,5 | 187 | 92 | 30,0 | 8,11 |
| MCPRE - 044 | 1.3/4" | 2" | 46,7 | 51 | 313 | 178 | 73 | 231 | 106 | 40,0 | 15,00 |
| MCPRE - 051 | 2" | 2.1/2" | 53 | 57 | 348 | 197 | 82,5 | 263 | 122 | 55,0 | 23,00 |
| MCPRE - 064 | 2.1/2" | 3" | 69 | 70 | 453 | 267 | 105 | 330 | 145 | 85,0 | 44,00 |
| MCPRE - 076 | 3" | 3.3/8" | 76 | 86 | 405 | 203 | 139 | 400 | 170 | 120,0 | 72,00 |
