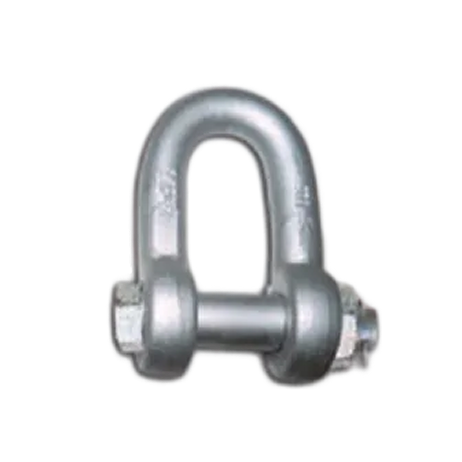

Manilha Reta Pino Porca e Cupilha Alloy

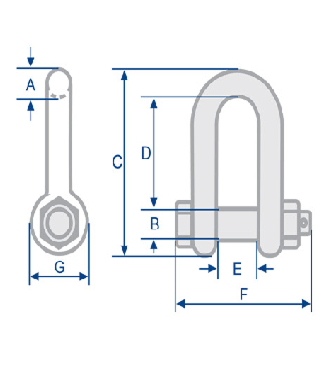

Dimensões
NORMA U.S. FED. RR-C-271D TYPE IVB
Coeficiente de Segurança 6:1
Acabamento: Galvanizado a fogo
Referência: G2130
| Referência | Diâmentro (pol.) | Dimensões (mm) | Carga de Trab. | Peso por Peça | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Cabo | Pino | A | B | C | D | E | F | G | Ton. | Kgs | |
| MRPPCA - 005 | 3/16" | 1/4" | 4,85 | 6,50 | 36,4 | 21,1 | 9,8 | 34,9 | 14,9 | 0,30 | 0,03 |
| MRPPCA - 006 | 1/4" | 5/16" | 6,35 | 7,85 | 40,4 | 19,1 | 11,9 | 39,6 | 15,5 | 0,50 | 0,06 |
| MRPPCA - 008 | 5/16" | 3/8" | 7,85 | 9,65 | 48,5 | 25,4 | 13,5 | 46,2 | 19,1 | 0,75 | 0,10 |
| MRPPCA - 010 | 3/8" | 1/2" | 9,65 | 11,2 | 58,5 | 31 | 16,8 | 55 | 23,1 | 1,00 | 0,15 |
| MRPPCA - 013 | 1/2" | 5/8" | 12,7 | 16 | 77 | 41,4 | 20,6 | 71 | 30,2 | 2,00 | 0,34 |
| MRPPCA - 016 | 5/8" | 3/4" | 16 | 19,1 | 95,5 | 51 | 26,9 | 89,5 | 38,1 | 3,25 | 0,67 |
| MRPPCA - 019 | 3/4" | 7/8" | 19,1 | 22,4 | 115 | 60,5 | 31,8 | 103 | 46 | 4,75 | 1,14 |
| MRPPCA - 022 | 7/8" | 1" | 22,4 | 25,4 | 135 | 71,5 | 36,6 | 120 | 53 | 6,50 | 1,74 |
| MRPPCA - 025 | 1" | 1.1/8" | 25,4 | 28,7 | 151 | 81 | 42,9 | 135 | 60,5 | 8,50 | 2,52 |
| MRPPCA - 029 | 1.1/8" | 1.1/4" | 28,7 | 31,8 | 172 | 91 | 46 | 150 | 68,5 | 9,50 | 3,45 |
| MRPPCA - 032 | 1.1/4" | 1.3/8" | 31,8 | 35,1 | 191 | 100 | 51,5 | 165 | 76 | 12,0 | 4,90 |
| MRPPCA - 035 | 1.3/8" | 1.1/2" | 35,1 | 38,1 | 210 | 111 | 57 | 183 | 84 | 13,50 | 6,24 |
| MRPPCA - 038 | 1.1/2" | 1.5/8" | 38,1 | 41,4 | 230 | 122 | 60,5 | 196 | 92 | 17,0 | 8,39 |
| MRPPCA - 044 | 1.3/4" | 2" | 44,5 | 51 | 279 | 146 | 73 | 230 | 106 | 25,0 | 14,20 |
| MRPPCA - 051 | 2" | 2.1/4" | 51 | 57 | 312 | 172 | 82,5 | 264 | 122 | 35,0 | 21,20 |
| MRPPCA - 064 | 2.1/2" | 2.3/4" | 66,5 | 70 | 377 | 203 | 105 | 344 | 145 | 55,0 | 38,60 |
| MRPPCA - 076 | 3" | 3.1/4" | 78 | 78 | 420 | 210 | 125 | 390 | 165 | 85,0 | 54,00 |
