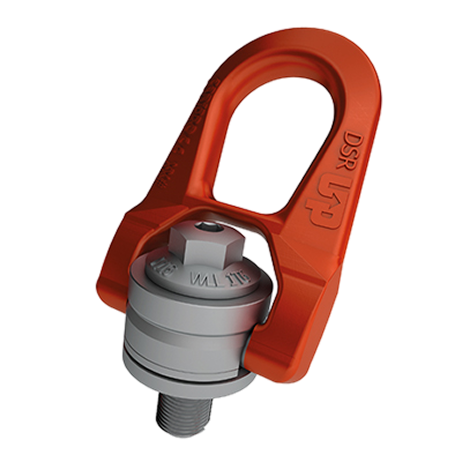

Olhal de Suspensão DSR GradUP

Descrição do produto

Olhal fixo ou olhal giratório e articulado?

Os parafusos olhais tradicionais (também conhecidos como DIN 580) são destinados à elevação vertical: em um ângulo de 0° no sentido da tração. Eles são estritamente proibidos para levantamento em um ângulo de 90° no sentido da tração. Os olhais CODIPRO podem ser usados em qualquer tipo de situação de elevação, se há um ângulo ou uma elevação vertical, e/ou para todos os tipos de ancoragem. O projeto dos olhais CODIPRO giratórios permite operações a partir de qualquer ângulo. Pintado na cor laranja (RAL 2002), a cor é um sinal de segurança. Os olhais CODIPRO possuem:

> A conformidade com as diretivas da CE;

> Qualidade de aço de GRADUP;

> O torque de aperto recomendado;

> A marca do fabricante;

> Marcas de rastreabilidade de cada componente;

> O diâmetro do fio;

> A carga de trabalho;

> E… Um número de rastreabilidade individual.

Cada olhal possui o seu certificado de conformidade individual.

Ilustração da aplicação de olhais sem a condição giratória e de articulação:

Confira o vídeo com a aplicação:

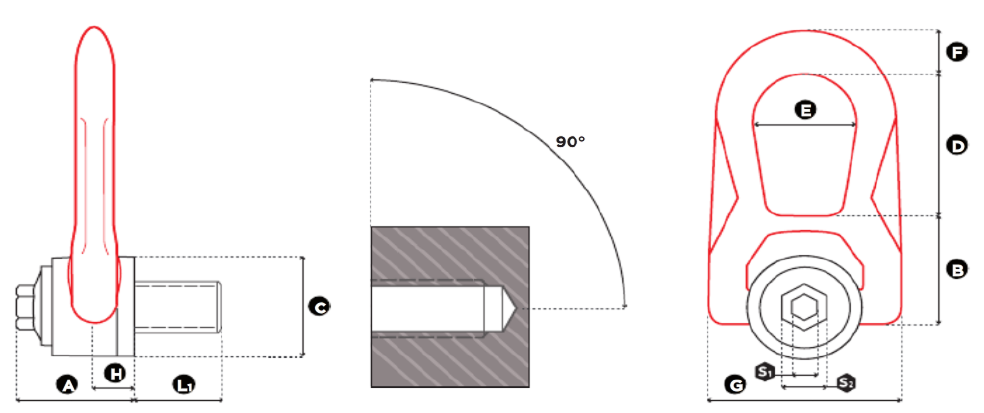

Dimensões

Código de ReferênciaCarga Máxima de Trabalho (Ton) - FS 5:1Carga Máxima de Trabalho (Ton) - FS 4:1DiâmetroDimensões (mm)Peso (kg)
L1S1S2ABCDEFGH
DSR M 5 UP0,070,10M5 (x0.8)15816333030382714539,50,3
DSR M 6 UP0,150,20M6 (x1)15816333030382715539,50,3
DSR M 8 UP0,400,50M8 (x1.25)15816333030382714539,50,3
DSR M 10 UP0,700,90M10 (x1.50)18816333030382714539,50,3
DSR M 12 UP1,051,30M12 (x1.75)21816333030382714539,50,3
DSR M 14 UP1,401,80M14 (x2)2382045404553381776130,9
DSR M 16 UP2,002,30M16 (x2)2782045404553381776130,9
DSR M 18 UP2,302,30M18 (x2.5)2782045404553381776130,9
DSR M 20 UP2,502,50M20 (x2.5)3082045404553381776130,9
DSR M 22 UP3,504,50M22 (x2.5)331424625560835525115192,6
DSR M 24 UP4,405,50M24 (x3)361424625560835525115192,6
DSR M 27 UP5,706,00M27 (x3)401424625560835525115192,7
DSR M 30 UP6,708,00M30 (x3.5)451430807778987126141285,4
DSR M 36 UP8,008,50M36 (x4)541430807778987126141285,4
DSR M 42 UP8,59,00M42 (x4.5)631430807778987126141285,5
DSR U 025 UP0,140,20UNC 1/4" - 2013816323030382714539,50,3
DSR U 516 UP0,450,54UNC 5/16" - 1815816333030382714539,50,3
DSR U 038 UP0,580,73UNC 3/8" - 1617816333030382714539,50,3
DSR U 050 UP1,081,27UNC 1/2" - 1321816333030382714539,50,3
DSR U 058 UP1,762,22UNC 5/8" - 112782045404553381776130,9
DSR U 075 UP2,382,38UNC 3/4" - 103082045404553381776130,9
DSR U 078 UP3,584,45UNC 7/8" - 9331424625560835525115192,5
DSR U 100 UP5,085,67UNC 1" - 8361424625560935525115192,6
DSR U 118 UP5,215,90UNC 1".1/8 - 7421424625560835525115192,6
DSR U 125 UP6,126,12UNC 1".1/8 - 7451424625560835525115192,7

Fator de Segurança 5:1

Código de ReferênciaAplicação / Capacidade (ton.)
0º0º90º90º0º a 45º46º a 60ºAssimétrico0º a 45º46º a 60ºAssimétrico
DSR M 5 UP0,200,400,070,140,100,070,070,150,070,07
DSR M 6 UP0,300,600,150,300,210,150,150,320,150,15
DSR M 8 UP0,801,600,400,800,560,400,400,840,400,40
DSR M 10 UP1,302,600,701,400,980,700,701,470,700,70
DSR M 12 UP 1,503,001,052,101,471,051,052,211,051,05
DSR M 14 UP2,505,001,402,801,961,401,402,941,401,40
DSR M 16 UP2,705,402,004,002,802,002,004,202,002,00
DSR M 18 UP2,505,002,304,603,222,302,304,832,302,30
DSR M 20 UP2,805,602,505,003,502,502,505,252,52,5
DSR M 22 UP5,5011,003,507,004,903,503,507,353,503,50
DSR M 24 UP6,0012,004,408,806,164,404,409,244,404,40
DSR M 27 UP6,0012,005,7011,407,985,705,7011,975,705,70
DSR M 30 UP6,3012,606,0012,008,406,006,0012,606,006,00
DSR M 36 UP9,0018,008,0016,0011,208,008,0016,808,008,00
DSR M 42 UP9,5019,008,5017,0011,908,508,5017,858,508,50
DSR U 025 UP0,300,600,150,300,210,150,150,310,150,15
DSR U 516 UP0,821,630,450,910,640,450,450,950,450,45
DSR U 038 UP1,132,270,591,180,830,590,591,240,590,59
DSR U 050 UP1,362,721,092,181,521,091,092,291,091,09
DSR U 058 UP2,685,351,773,542,481,771,773,711,771,77
DSR U 075 UP2,685,352,384,763,332,382,385,002,382,38
DSR U 078 UP6,1212,253,587,175,023,583,587,533,583,58
DSR U 100 UP6,1212,255,0810,167,115,085,0810,675,085,08
DSR U 118 UP6,1212,255,2210,437,305,225,2210,955,225,22
DSR U 125 UP6,1212,256,1212,258,576,126,1212,866,126,12

Fator de Segurança 4:1

Código de ReferênciaAplicação / Capacidade (ton.)
0º0º90º90º0º a 45º46º a 60ºAssimétrico0º a 45º46º a 60ºAssimétrico
DSR M 5 UP0,300,600,100,200,140,100,100,210,100,10
DSR M 6 UP0,400,800,200,400,280,200,200,420,200,20
DSR M 8 UP1,002,000,501,000,700,500,501,050,500,50
DSR M 10 UP1,503,000,901,801,260,900,901,890,900,90
DSR M 12 UP 1,503,001,302,601,821,301,302,731,301,30
DSR M 14 UP2,605,201,803,602,521,801,803,781,801,80
DSR M 16 UP2,805,602,304,603,222,302,304,832,302,30
DSR M 18 UP2,505,002,304,603,222,302,304,832,302,30
DSR M 20 UP2,805,602,505,003,502,502,505,252,502,50
DSR M 22 UP6,0012,004,509,006,304,504,509,454,504,50
DSR M 24 UP6,5013,005,5011,007,705,505,5011,555,505,50
DSR M 27 UP6,5013,006,0012,008,406,006,0012,606,006,00
DSR M 30 UP6,5013,006,3012,608,826,306,3013,236,306,30
DSR M 36 UP10,0020,008,5017,0011,908,508,5017,858,508,50
DSR M 42 UP10,0020,009,0018,0012,609,009,0018,909,009,00
DSR U 025 UP0,410,820,200,410,290,200,200,430,200,20
DSR U 516 UP1,002,000,541,090,760,540,541,140,540,54
DSR U 038 UP1,452,900,731,451,020,730,731,520,730,73
DSR U 050 UP1,543,081,272,541,781,271,272,671,271,27
DSR U 058 UP2,685,352,224,453,112,222,224,672,222,22
DSR U 075 UP2,815,622,384,763,332,382,385,002,382,38
DSR U 078 UP6,1212,254,458,896,224,454,459,334,454,45
DSR U 100 UP6,1212,255,6711,347,945,675,6711,915,675,67
DSR U 118 UP6,1212,255,9011,798,265,905,9012,385,905,90
DSR U 125 UP6,1212,256,1212,258,576,126,1212,866,126,12
