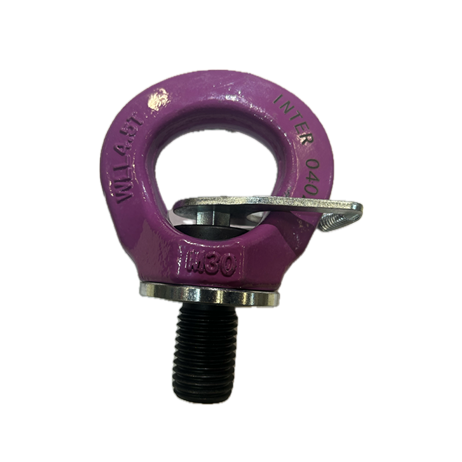

Olhal de Suspensão Giratório com Chave Grau 8
Descrição do produto
O Olhal Giratório com Chave permite uma rotação de 360°. É especialmente recomendado para aplicações laterais com lingas de múltiplos ramais, pois consegue se alinhar com a direção do içamento, mesmo após estar fixado.
Para instalar o olhal, simplesmente conecte a chave ao parafuso sextavado. Após o aperto, a chave deve ser removida, permitindo que o olhal se posicione corretamente em relação à carga.

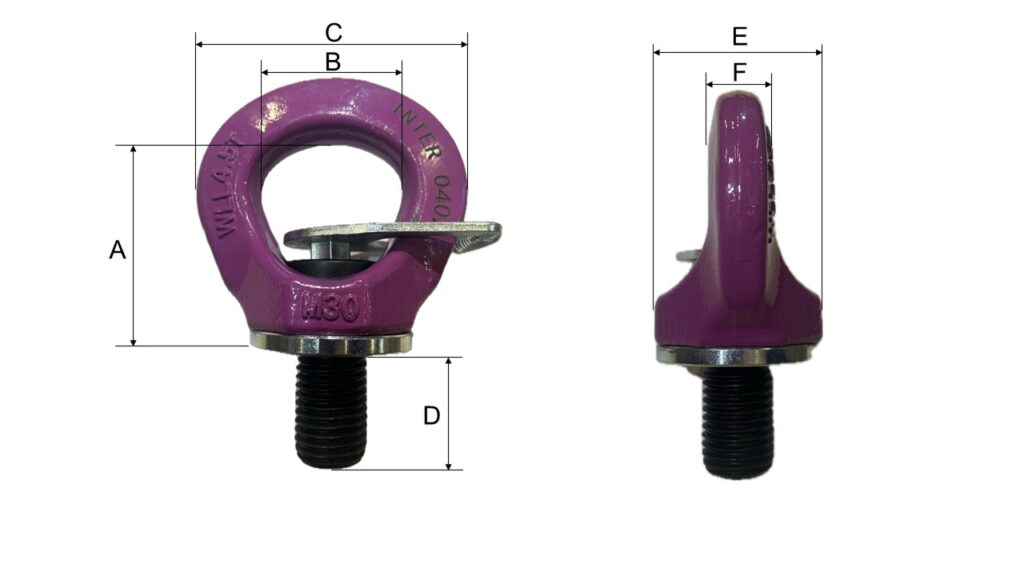

Dimensões
| Código de Referência | Rosca | Carga de Trabalho (ton) | Dimensão(mm) | Peso (kg) | |||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | ||||
| OSGCG8-8 | M8 | 0,30 | 38,0 | 26,0 | 45,3 | 11,5 | 25,0 | 8,0 | 0,11 |
| OSGCG8-10 | M10 | 0,40 | 38,0 | 26,0 | 45,3 | 14,0 | 25,0 | 8,0 | 0,12 |
| OSGCG8-12 | M12 | 0,75 | 43,5 | 32,0 | 54,0 | 17,0 | 33,0 | 10,0 | 0,20 |
| OSGCG8-16 | M16 | 1,50 | 52,0 | 37,5 | 63,5 | 24,0 | 36,0 | 14,0 | 0,35 |
| OSGCG8-20 | M20 | 2,30 | 63,0 | 44,5 | 78,5 | 30,0 | 47,5 | 20,6 | 0,66 |
| OSGCG8-24 | M24 | 3,20 | 74,0 | 51,6 | 92,0 | 35,3 | 53,0 | 20,0 | 1,10 |
| OSGCG8-30 | M30 | 4,50 | 92,0 | 65,0 | 118,0 | 45,0 | 68,0 | 24,0 | 2,07 |
| OSGCG8-36 | M36 | 7,00 | 105,0 | 76,0 | 136,0 | 56,8 | 82,0 | 30,0 | 4,00 |
| OSGCG8-42 | M42 | 9,00 | 121,5 | 88,0 | 160,0 | 66,5 | 92,0 | 35,0 | 5,52 |
| OSGCG8-48 | M48 | 12,00 | 138,0 | 100,0 | 180,0 | 75,5 | 110,0 | 42,0 | 8,86 |
