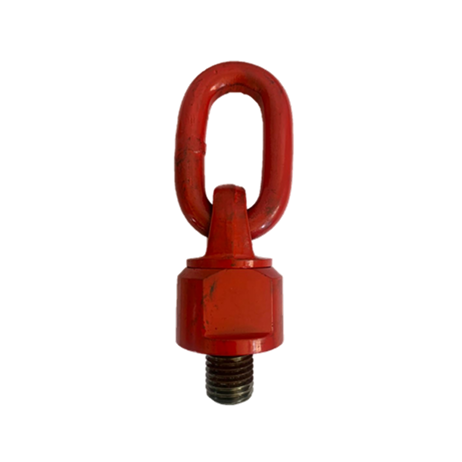

Olhal de Suspensão Grau 8 – Giratório e Articulado
Descrição do produto
Olhal fixo ou olhal giratório e articulado?
Os parafusos olhais tradicionais (também conhecidos como DIN 580) são destinados à elevação vertical: em um ângulo de 0° no sentido da tração. Eles são estritamente proibidos para levantamento em um ângulo de 90° no sentido da tração. Os olhais giratórios e articulados grau 8 podem ser usados em qualquer tipo de situação de elevação, se há um ângulo ou uma elevação vertical, e/ou para todos os tipos de ancoragem. O projeto dos olhais giratórios e articulados grau 8 permite operações a partir de qualquer ângulo. Pintado na cor vermelha, a cor é um sinal de segurança.
Ilustração da aplicação de olhais sem a condição giratória e de articulação:

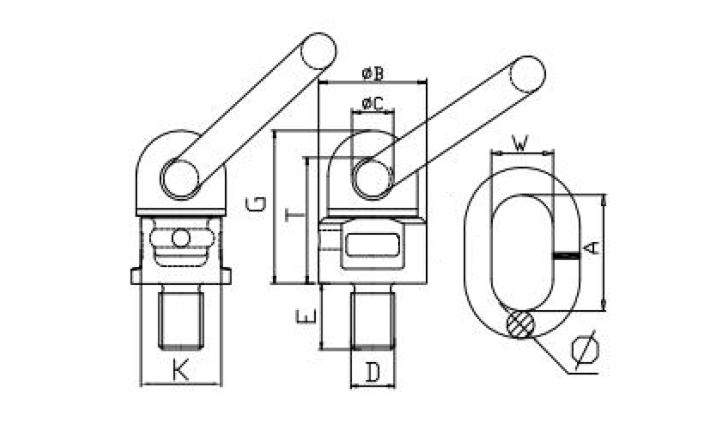

Dimensões
| Código de Referência | Rosca | Carga de Trabalho (Ton) | Dimensão(mm) | Peso (kg) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| E | B | C | G | T | A | W | K | ||||
| OSIG8GA- 8 | M8 | 0,3 | 13 | 36 | 16 | 53 | 44 | 51,5 | 29,6 | 29,5 | 0,44 |
| OSIG8GA- 3/8 | 3/8x16 | 0,4 | 15 | 57 | 21 | 80 | 66 | 81,6 | 40,8 | 45 | 1,38 |
| OSIG8GA- 10 | M10 | 0,45 | 15 | 36 | 16 | 53 | 44 | 51,5 | 29,6 | 30 | 0,45 |
| OSIG8GA - 14 | M 14 | 1,12 | 20 | 36 | 16 | 53 | 44 | 51,5 | 30 | 29,5 | 0,47 |
| OSIG8GA- 5/8 | 5/8x11 | 1,12 | 24 | 57 | 21 | 80 | 66 | 82 | 40,8 | 45 | 1,40 |
| OSIG8GA- 20 | M20 | 2,0 | 27,8 | 57 | 21 | 80 | 66 | 82 | 38 | 45 | 1,40 |
| OSIG8GA- 3/4 | 3/4x10 | 2,0 | 27,8 | 57 | 21 | 80 | 66 | 82 | 38 | 45 | 1,42 |
| OSIG8GA- 24 | M24 | 3,15 | 30,4 | 57 | 21 | 80 | 66 | 82 | 40 | 47 | 1,46 |
| OSIG8GA- 30 | M30 | 5,3 | 35 | 66 | 22 | 96 | 82 | 84 | 37,5 | 53,6 | 2,20 |
