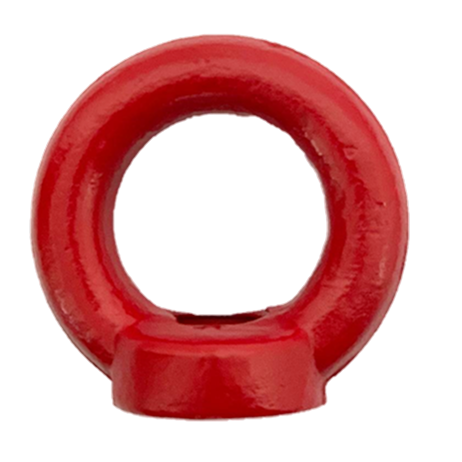

Olhal de Suspensão Grau 8 Tipo Rosca

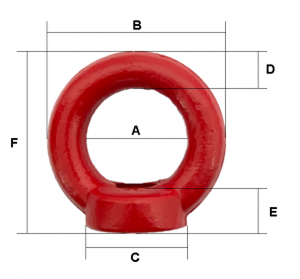

Dimensões
Coeficiente de Segurança: 4:1 - Norma EN 1677-1
Referência: Tipo Porca Olhal G80 de aço
| Código de Referência | Rosca | Carga de Trabalho (Ton) | Dimensão(mm) | Peso (kg) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Vertical | 90º | A | B | C | D | E | F | |||
| OSIG8R-6 | M6 | 0,4 | 0,15 | 20 | 36 | 25 | 10 | 10 | 36 | 0,05 |
| OSIG8R-8 | M8 | 0,8 | 0,4 | 20 | 36 | 25 | 10 | 10 | 36 | 0,05 |
| OSIG8R-10 | M10 | 1,0 | 0,4 | 25 | 45 | 25 | 10 | 10 | 45 | 0,09 |
| OSIG8R-12 | M12 | 2,0 | 0,75 | 30 | 54 | 35 | 14 | 13 | 53 | 0,16 |
| OSIG8R-16 | M16 | 4,0 | 1,5 | 35 | 63 | 35 | 14 | 13 | 62 | 0,24 |
| OSIG8R-20 | M20 | 6,0 | 2,3 | 35 | 63 | 50 | 20 | 20 | 62 | 0,36 |
| OSIG8R-24 | M24 | 8,0 | 3,2 | 40 | 72 | 50 | 20 | 20 | 71 | 0,72 |
| OSIG8R-30 | M30 | 12,0 | 4,5 | 40 | 72 | 65 | 24 | 25 | 71 | 1,32 |
