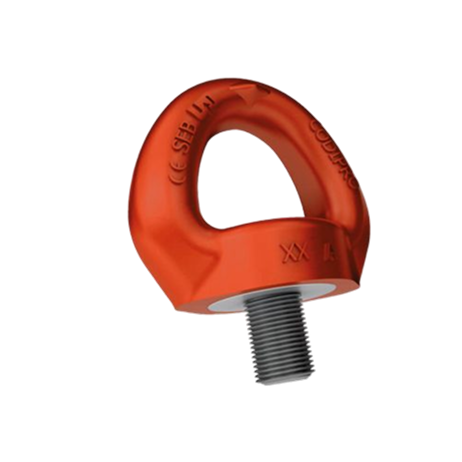

Olhal de Suspensão SEB GradUP

Descrição do produto

Olhal fixo ou olhal giratório e articulado?


Os parafusos olhais tradicionais (também conhecidos como DIN 580) são destinados à elevação vertical: em um ângulo de 0° no sentido da tração. Eles são estritamente proibidos para levantamento em um ângulo de 90° no sentido da tração. Os olhais CODIPRO podem ser usados em qualquer tipo de situação de elevação, se há um ângulo ou uma elevação vertical, e/ou para todos os tipos de ancoragem. O projeto dos olhais CODIPRO giratórios permite operações a partir de qualquer ângulo. Pintado na cor laranja (RAL 2002), a cor é um sinal de segurança. Os olhais CODIPRO possuem:

> A conformidade com as diretivas da CE;

> Qualidade de aço de GRADUP;

> O torque de aperto recomendado;

> A marca do fabricante;

> Marcas de rastreabilidade de cada componente;

> O diâmetro do fio;

> A carga de trabalho;

> E… Um número de rastreabilidade individual.

Cada olhal possui o seu certificado de conformidade individual.

Ilustração da aplicação de olhais sem a condição giratória e de articulação:

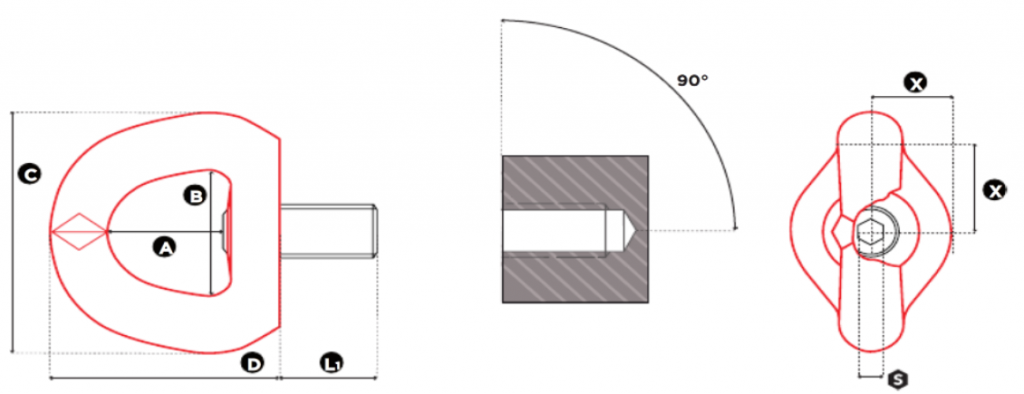

Dimensões

Código de ReferênciaCarga Máxima de Trabalho (Ton) FS 5:1Carga Máxima de Trabalho (Ton) FS 4:1DiâmetroDimensões ( mm)Peso (kg)
L1SABCDEFG
DSSI M 24 UP4,505,50M24 (x3)361961317010473149335,4
DSSI M 30 UP7,708,50M30 (x3,5)451961317010473149335,5
DSSI M 33 UP8,5010,50M33 (x3,5)501961317010473149335,5
DSSI M 36 UP11,0012,00M36 (x4)541961317010473149335,5
DSSI M 36x3 UP11,0012,00M36 (x3)541961317010473149335,5
DSSI M 39 UP12,0014,00M39 (x4)581961317010473149335,7
DSSI M 42 UP13,0015,00M42 (x4,5)631961317010473149335,8
DSSI M 42x3 UP13,0015,00M42 (x3)631961317010473149335,8
DSSI M 45 UP14,5016,00M45 (x4,5)631961317010473149335,9
DSSI M 48 UP17,0020,00M48 (x8)6819793890125911824511,0
DSSI M 48x3 UP17,0020,00M48 (x3)6819793890125911824511,0
DSSI M 48x4 UP17,0020,00M48 (x4)6819793890125911824511,0
DSSI M 52 UP19,0020,00M52 (x5)6819793890125911824511,2
DSSI M 56 UP22,0025,00M56 (x5,5)7819793890125911824511,3
DSSI M 56x4 UP22,0025,00M56 (x4)7819793890125911824511,4
DSSI M 64 UP25,00
32,10M64 (x6)9019793895125911824512,2
DSSI M 64x4 UP25,0032,10M64 (x4)9019793895125911824512,2
DSSI M 72 UP22,0025,00M72 (x6)9019793895125911824514,0
DSSI M 72x4 UP22,0025,00M72 (x4)9019793895125911824514,0
DSSI M 80 UP25,0032,10M80 (x6)90197938100125911824515,0
DSSI M 90 UP25,0032,10M90 (x6)90197938100125911824515,5
DSSI M 100 UP25,0032,10M100 (x6)90197938100125911824516,5
DSSI U 100 UP4,535,89UNC 1'' - 8361961317010473149335,4
DSSI U 125 UP6,808,61UNC 1''1/4 - 7451961317010473149335,4
DSSI U 138 UP9,529,97UNC 1''3/8 - 6541961317010473149335,4
DSSI U 150 UP9,9712,24UNC 1''1/2 - 6541961317010473149335,4
DSSI U 175 UP12,2414,96UNC 1" 3/4 - 5631961317010473149335,9
DSSI U 200 UP17,2322,67UNC 2'' - 4 1/27619793890125911824511,1
DSSI U 250 UP21,9924,94UNC 2''1/2 - 49019793895125911824512,2

Fator de Segurança 5 :1

Código de ReferênciaAplicação / Capacidade (ton.)
0º0º90º90º0º a 45º46º a 60ºAssimétrico0º a 45º46º a 60ºAssimétrico
SEB M 8 UP0,701,400,400,800,560,400,400,840,400,40
SEB M 10 UP1,202,400,501,000,700,500,501,050,500,50
SEB M 12 UP1,703,400,801,601,120,800,801,680,800,80
SEB M 16 UP3,206,401,402,801,961,401,402,941,401,40
SEB M 20 UP5,0010,002,004,002,802,002,004,202,002,00
SEB M 24 UP6,3012,603,206,404,483,203,206,723,203,20
SEB M 30 UP8,5017,005,5011,007,705,505,5011,555,505,50
SEB M 36 UP12,0024,009,0018,0012,609,009,0018,909,009,00
SEB M 42 UP12,0024,0012,0024,0016,8012,0012,0025,2012,0012,00
SEB M 48 UP15,0030,0015,0030,0021,0015,0015,0031,5015,0015,00
SEB U 038 UP1,272,540,541,090,760,540,541,140,540,54
SEB U 050 UP1,723,450,821,631,140,820,821,710,820,82
SEB U 058 UP3,186,351,452,902,031,451,453,051,451,45
SEB U 075 UP5,4410,892,154,313,022,152,154,522,152,15
SEB U 100 UP6,8013,613,406,804,763,403,407,143,403,40
SEB U 125 UP8,6217,245,5311,077,755,535,5311,625,535,53
SEB U 150 UP11,3422,689,0718,1412,709,079,0719,059,079,07

Fator de Segurança 4 :1

Código de ReferênciaAplicação / Capacidade (ton.)
0º0º90º90º0º a 45º46º a 60ºAssimétrico0º a 45º46º a 60ºAssimétrico
SEB M 8 UP0,801,600,501,000,700,500,501,050,500,50
SEB M 10 UP1,603,200,701,400,980,700,701,470,700,70
SEB M 12 UP1,903,800,901,801,250,900,901,890,900,90
SEB M 16 UP3,206,401,803,602,521,801,803,781,801,80
SEB M 20 UP6,5013,002,705,403,782,702,705,672,702,70
SEB M 24 3t8 UP8,0016,003,807,605,323,803,807,983,803,80
SEB M 30 UP10,0020,006,3012,608,826,306,3013,236,306,30
SEB M 36 UP12,0024,0011,0022,0015,4011,0011,0023,1011,0011,00
SEB M 42 UP15,0030,0015,0030,0021,0015,0015,0031,5015,0015,00
SEB M 48 UP18,0036,0016,0032,0022,4016,0016,0033,6016,0016,00
SEB U 038 UP1,593,180,681,360,950,680,681,430,680,68
SEB U 050 UP1,913,810,881,771,240,880,881,860,880,88
SEB U 058 UP3,186,351,813,632,541,811,813,811,811,81
SEB U 075 UP6,8013,612,685,353,752,682,685,622,682,68
SEB U 100 UP6,8013,614,228,445,914,224,228,864,224,22
SEB U 125 UP9,9819,966,2612,528,766,266,2613,156,266,26
SEB U 150 UP11,3422,6811,3422,6815,8811,3411,3423,8111,3411,34
