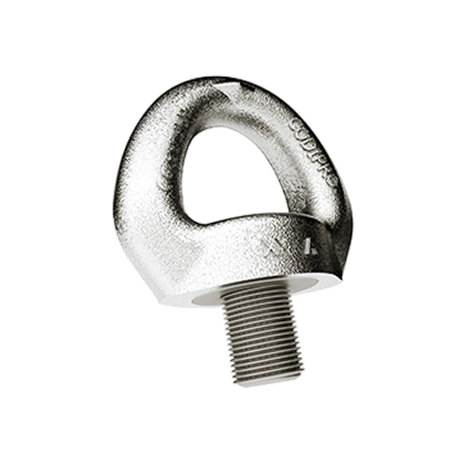

Olhal de Suspensão SEB Inox
Descrição do produto
ITEM SOB CONSULTA
Olhal fixo ou olhal giratório ?
Os parafusos olhais tradicionais (também conhecidos como DIN 580) são destinados à elevação vertical: em um ângulo de 0° no sentido da tração. Eles são estritamente proibidos para levantamento em um ângulo de 90° no sentido da tração. Os olhais CODIPRO podem ser usados em qualquer tipo de situação de elevação, se há um ângulo ou uma elevação vertical, e/ou para todos os tipos de ancoragem. O projeto dos olhais CODIPRO giratórios permite operações a partir de qualquer ângulo. Pintado na cor laranja (RAL 2002), a cor é um sinal de segurança. Os olhais CODIPRO possuem:
> A conformidade com as diretivas da CE;
> Qualidade de aço de GRADUP;
> O torque de aperto recomendado;
> A marca do fabricante;
> Marcas de rastreabilidade de cada componente;
> O diâmetro do fio;
> A carga de trabalho;
> E… Um número de rastreabilidade individual.
Cada olhal possui o seu certificado de conformidade individual.
Ilustração da aplicação de olhais sem a condição giratória :

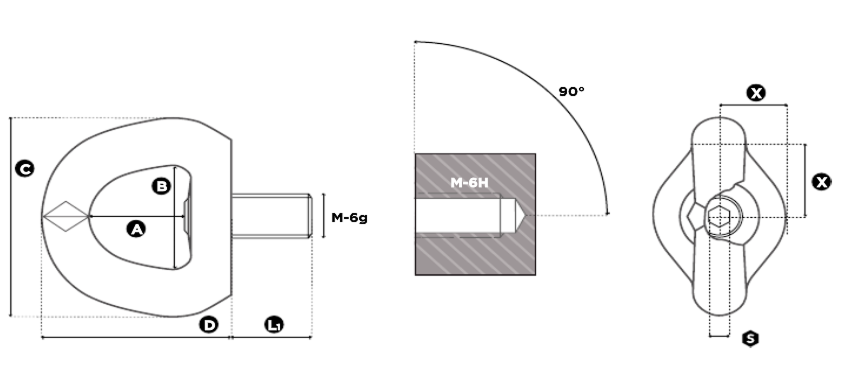

Dimensões
| Código de Referência | Carga Máxima de Trabalho (Ton) | Diâmetro | Dimensões (mm) | Peso (kg) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L1 | X | S | A | B | C | D | ||||
| SS.SEB M 12 | 0,55 | M 12 (x1,75) | 21 | 20 | 8 | 38 | 45 | 90 | 80 | 0,80 |
| SS.SEB M 16 | 1,2 | M 16 (x2) | 27 | 35 | 8 | 38 | 45 | 90 | 80 | 0,85 |
| SS.SEB M 20 | 1,5 | M 20 (x2,5) | 30 | 35 | 8 | 38 | 45 | 90 | 80 | 0,84 |
| SS.SEB M 24 | 2,5 | M 24 (x3) | 36 | 50 | 8 | 38 | 45 | 90 | 80 | 0,90 |
Fator de Segurança 5 :1
| Código de Referência | Aplicação / Capacidade (ton.) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
 |  |  |  |  |  |  |  |  |  |
|
| 0º | 0º | 90º | 90º | 0º a 45º | 46º a 60º | Assimétrico | 0º a 45º | 46º a 60º | Assimétrico | |
| SS.SEB M 12 UP | 0,55 | 1,10 | 0,55 | 1,10 | 0,77 | 0,55 | 0,55 | 1,15 | 0,55 | 0,55 |
| SS.SEB M 16 UP | 1,20 | 2,40 | 1,20 | 2,40 | 1,68 | 1,20 | 1,20 | 2,52 | 1,20 | 1,20 |
| SS.SEB M 20 UP | 1,50 | 3,00 | 1,50 | 3,00 | 2,10 | 1,50 | 1,50 | 3,15 | 1,50 | 1,50 |
| SS.SEB M 24 UP | 2,50 | 5,00 | 2,50 | 5,00 | 3,50 | 2,50 | 2,50 | 5,25 | 2,50 | 2,50 |
