Olhal de Suspensão Soldável Grau 8
Descrição do produto
NSTRUÇÕES PARA SOLDAGEM DOS OLHAIS

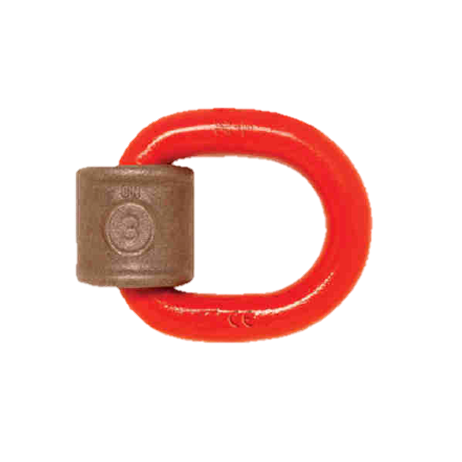

Olhal em aço grade 80 (35CrMo) e base em aço liga de alta soldabilidade (Q355B).
- A solda deve ser executada por soldador qualificado.
- O local onde o olhal será soldado deve resistir à carga aplicada.
- Iniciar a solda pela parte central da base forjada.
- A alça dos olhais não podem receber solda, pois são temperadas e revenidas.
- O processo de solda não deve ser interrompido por um tempo que possibilite a redução da temperatura do bloco de solda.
- Os pontos distanciadores das bases forjadas oferecem o espaço correto
para uma solda ideal
Veja Procedimento de Solda + Materiais de Adição permissíveis abaixo.
- MIG/MAG -GMAW + AWS: A 5.18 – ER 70 S-6
- Eletrodo Revestido SMAW + AWS: A 5.5 – E 8018-G – E 7018
- TIG – GTAW + AWS: A 5.18 – ER 70 S-6
Dimensões
| Código de Referência | Carga de Trabalho (Ton) | Dimensão(mm) | ||||
|---|---|---|---|---|---|---|
| A | B | D | M | H | ||
| OSSI-006 | 1,12 | 41,0 | 78,5 | 13,0 | 37,0 | 35,0 |
| OSSI-008 | 2,00 | 42,0 | 88,0 | 14,0 | 40,0 | 37,0 |
| OSSI-010 | 3,15 | 45,0 | 94,0 | 17,0 | 42,5 | 40,0 |
| OSSI-013 | 5,30 | 55,0 | 118,0 | 22,0 | 50,0 | 52,0 |
| OSSI-016 | 8,00 | 70,0 | 141,0 | 26,5 | 66,5 | 57,0 |
| OSSI-019 | 10,00 | 85 | 160,0 | 30,0 | 70,0 | 75,0 |
| OSSI-022 | 15,00 | 97,0 | 188,0 | 34,0 | 90,0 | 77,0 |
| OSSI-026 (sem mola) | 20,00 | 145,0 | 280,0 | 47,0 | 120,0 | 125,0 |
| Dimensões para olhais com ou sem mola. | ||||||
