Olhal de Suspensão Tipo Parafuso – DIN 580 – Rosca Métrica
Descrição do produto
Indispensáveis no processo de movimentação de cargas com equipamentos pesados como: motores, painéis e quadros de força. Aplicação: de acordo com as atividades relacionadas.

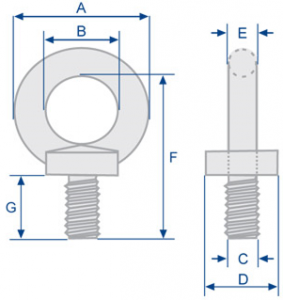

Dimensões
| Código de Referência | Rosca | Carga de Trabalho (Ton) | Dimensão(mm) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | |||
| OSPM-006 | M6 | 0,09 | 28 | 16 | 6 | 17 | 6 | 38 | 13 |
| OSPM-008 | M8 | 0,14 | 36 | 20 | 8 | 20 | 8 | 42 | 13 |
| OSPM-010 | M10 | 0,23 | 45 | 25 | 10 | 25 | 10 | 52 | 17 |
| OSPM-012 | M12 | 0,34 | 54 | 30 | 12 | 30 | 12 | 62 | 21 |
| OSPM-014 | M14 | 0,49 | 63 | 35 | 14 | 35 | 14 | 75 | 27 |
| OSPM-016 | M16 | 0,7 | 63 | 35 | 16 | 35 | 14 | 75 | 27 |
| OSPM-018 | M18 | 0,93 | 72 | 40 | 18 | 40 | 16 | 85 | 30 |
| OSPM-020 | M20 | 1,2 | 72 | 40 | 20 | 40 | 16 | 85 | 30 |
| OSPM-022 | M22 | 1,5 | 81 | 45 | 22 | 45 | 18 | 98 | 35 |
| OSPM-024 | M24 | 1,8 | 90 | 50 | 24 | 50 | 20 | 106 | 36 |
| OSPM-027 | M27 | 2,5 | 90 | 50 | 27 | 50 | 20 | 106 | 36 |
| OSPM-030 | M30 | 3,6 | 108 | 60 | 30 | 65 | 24 | 130 | 45 |
| OSPM-033 | M33 | 4,3 | 108 | 60 | 33 | 65 | 24 | 130 | 45 |
| OSPM-036 | M36 | 5,1 | 126 | 70 | 36 | 75 | 28 | 154 | 54 |
| OSPM-039 | M39 | 6,1 | 126 | 70 | 39 | 75 | 28 | 154 | 54 |
| OSPM-042 | M42 | 7 | 144 | 80 | 42 | 85 | 32 | 178 | 63 |
| OSPM-045 | M45 | 8 | 144 | 80 | 45 | 85 | 32 | 178 | 63 |
| OSPM-048 | M48 | 8,6 | 166 | 90 | 48 | 100 | 38 | 198 | 68 |
| OSPM-052 | M52 | 9,9 | 166 | 90 | 52 | 100 | 38 | 198 | 68 |
| OSPM-056 | M56 | 11,5 | 184 | 100 | 56 | 110 | 42 | 223 | 78 |
| OSPM-064 | M64 | 16 | 206 | 110 | 64 | 120 | 48 | 250 | 90 |
