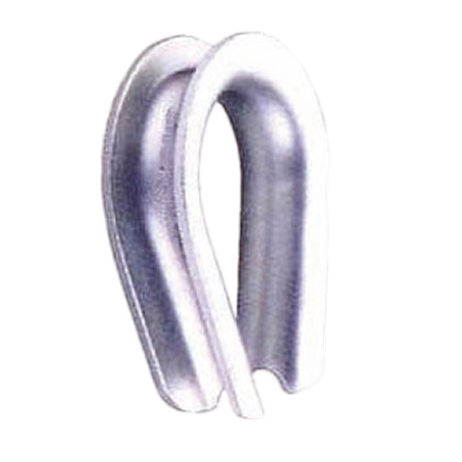

Sapatilha Pesada

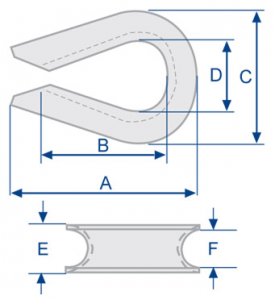

Dimensões
| CÓDIGO REFERÊNCIA | DIÂMETRO CABO (POLEGADA) | DIMENSÕES (MM) | |||||
|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | ||
| SP-05 | 3/16" | 47,5 | 35,6 | 28,2 | 17,0 | 9,7 | 7,1 |
| SP-06 | 1/4” | 55,6 | 41,4 | 38,1 | 22,4 | 10,4 | 7,1 |
| SP-08 | 5/16” | 63,5 | 47,8 | 46,0 | 26,9 | 12,7 | 8,6 |
| SP-10 | 3/8” | 73,2 | 54,1 | 54,1 | 28,7 | 16,0 | 10,4 |
| SP-11 | 7/16" | 82,6 | 60,5 | 60,5 | 31,8 | 18,3 | 11,9 |
| SP-13 | 1/2”-9/16” | 92,2 | 69,9 | 68,3 | 38,1 | 22,4 | 15,0 |
| SP-16 | 5/8” | 108,0 | 82,6 | 79,5 | 44,5 | 24,6 | 16,8 |
| SP-19 | 3/4” | 127,0 | 95,3 | 96,8 | 50,8 | 31,0 | 19,8 |
| SP-22 | 7/8” | 139,7 | 108,0 | 108,0 | 57,2 | 35,1 | 23,9 |
| SP-25 | 1” | 155,7 | 114,3 | 125,5 | 63,5 | 39,6 | 26,9 |
| SP-29 | 1.1/8”-1.1/4” | 177,8 | 130,3 | 149,4 | 73,2 | 46,0 | 33,3 |
| SP-32 | 1.1/4”-1.3/8” | 230,1 | 165,1 | 173,0 | 88,9 | 65,0 | 39,6 |
| SP-35 | 1.1/2” | 228,6 | 158,8 | 181,1 | 88,9 | 65,0 | 39,6 |
| SP-41 | 1.5/8” | 285,8 | 203,2 | 206,5 | 101,6 | 69,1 | 43,7 |
| SP-44 | 1.3/4” | 309,6 | 228,6 | 215,9 | 114,3 | 72,1 | 46,7 |
| SP-51 | 1.7/8" - 2” | 384,3 | 304,8 | 263,7 | 152,4 | 78,5 | 53,1 |
| SP-57 | 2.1/4” | 435,1 | 355,6 | 301,8 | 177,8 | 92,2 | 60,5 |
| SP-64 | 2.1/2” | 477,5 | 355,6 | 320,0 | 177,8 | 110,0 | 67,1 |
| SP - 70 | 2.3/4" | 457,2 | 355,6 | 315,0 | 177,8 | 119,4 | 85,1 |
| SP-76 | 3” | 508,0 | 374,7 | 348,0 | 189,2 | 124,5 | 80,0 |
| SP-83 | 3.1/4” | 515,1 | 406,4 | 359,9 | 210,1 | 130,0 | 85,1 |
| SP-90 | 3.1/2” | 549,9 | 435,1 | 359,9 | 210,1 | 130,0 | 89,9 |
| SP-100 | 4" | 659,9 | 519,9 | 404,9 | 229,9 | 151,9 | 112,8 |
