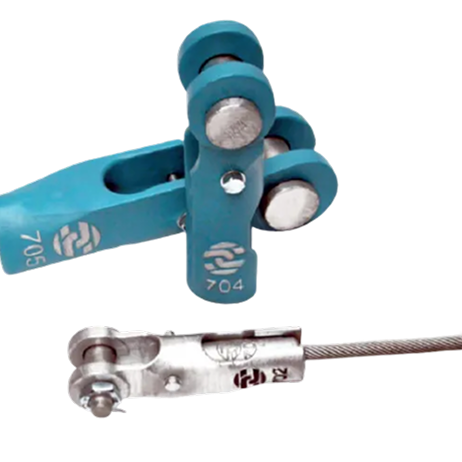

Soquete Especial Conexão Rápida

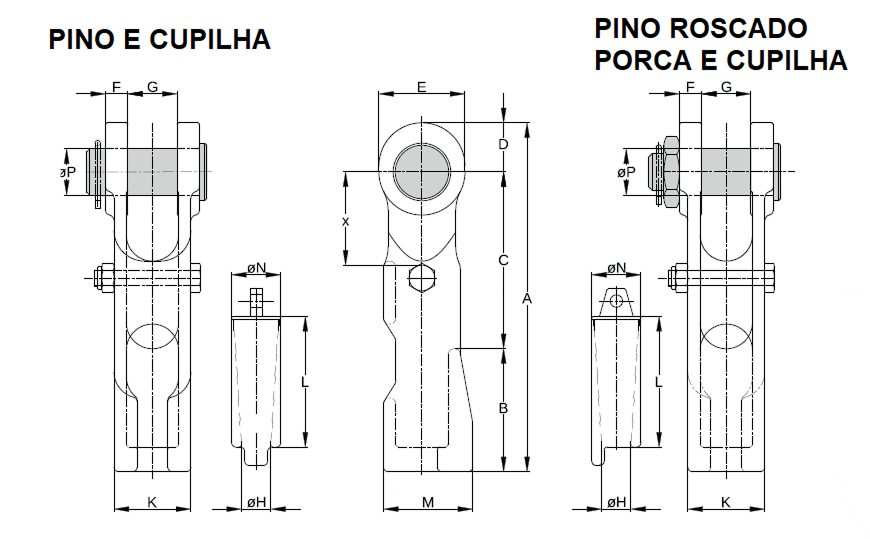

Dimensões

Orientações específicas

– Os soquetes de conexão rápida AQUALLINE têm um grau de eficácia de 100% quando utilizados com um cabo de resistência no máximo 2160 N/mm2 e um fator de enchimento entre 59% e 78%.

– Cada conexão está equipada com um dispositivo anti-rotação para evitar a rotação.

– Durante o encaixe, certificar-se de que a resina atinge totalmente a entrada do cabo na parte inferior do encaixe.

– Após o encaixe, deve ser utilizado um adesivo de bloqueio de rosca para fixar a Tampa do Conector ao encaixe do conector.

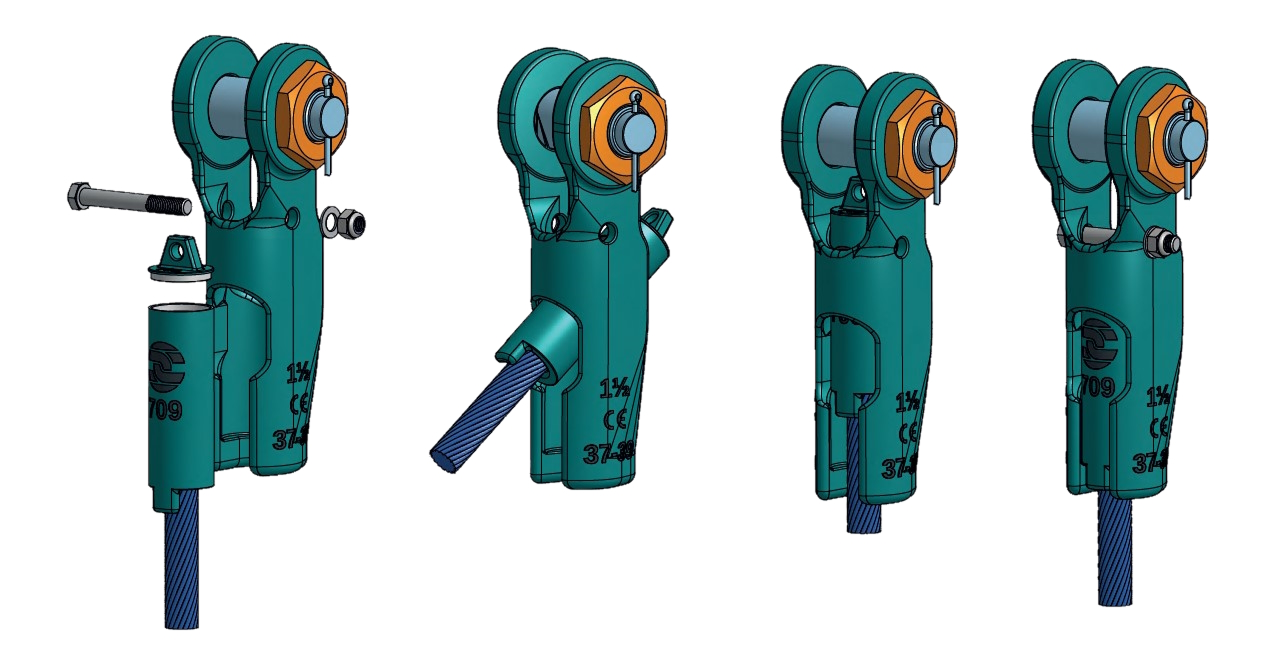

– O soquete foi concebido para introduzir facilmente o encaixe de ligação com o cabo de aço no equipamento.

Disponível para tamanhos de cabo de aço de ø 11 mm a ø 52 mm.

Dimensões

CÓDIGO REFERÊNCIA	DIÂMETRO CABO (MM)	DIMENSÕES (MM)														CARGA DE RUPTURA (TONS)	VOLUME DE RESINA A SER USADO (CC)	PESO POR PEÇA (KG)
		A	B	C	D	E	F	G	H	K	L	M	N	P	X
IFCS - 701	11 - 13	190	65	98	28	8	12,5	26	15	40	70	47	26	25	45	20	35	1,7
IFCS - 702	13 - 16	227	80	115	32	56	14,5	32	19	50	84	58	32	30	58	25	50	2,6
IFCS - 703	17 - 19	260	90	130	40	68	16,5	38	22	60	98	70	39	35	64	40	80	3,9
IFCS - 704	20 - 22	303	110	145	48	80	20,5	45	26,5	69	117	80	45	41	82	55	125	6,7
IFCS - 705	23 - 26	365	125	182	58	98	22,5	51	29,5	80	138	93	52	51	95	80	160	10,5
IFCS - 706	27 - 29	400	140	195	65	110	25	57	33,5	90	157	104	58	57	97	100	210	13,5
IFCS - 707	30 - 32	426	150	205	72	124	28	63	36,5	98	170	111	64	63	100	120	350	19
IFCS - 708	33 - 36	465	170	220	76	132	28	70	40	102	183	117	68	63	110	130	425	23
IFCS - 709	37 - 39	502	182	240	80	140	30	76	43	110	207	125	76	70	115	160	500	41
IFCS - 710	40 - 42	550	200	265	85	148	33	76	48	126	230	142	85	76	125	200	700	50
IFCS - 711	43 - 48	620	225	300	98	170	39	89	56	140	260	157	95	89	135	250	1250	65
IFCS - 712	49 - 52	685	240	335	108	186	46	101	60	157	285	175	104	95	150	300	1425	80
